产品型号： | SMCB-01 |
| 产品品牌： | 无锡文盛 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 无锡市 | |
| 发布日期： | 2019-02-15 | |
 |
||
详细说明
SMCB-01磁敏式转速传感器（三线制）是一种转速传感器。它的感应对象为磁性材料或导磁材料，如磁钢、铁和电工钢等。当被测体上带有凸起（或凹陷）的磁性或导磁材料，随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号，达到测速或位移检测的发讯目的。具体型号：SMCB-01-10L SMCB-02-10L SMCB
SMCB-01磁敏式转速传感器（三线制）技术参数
【详细说明】
工作电压:DC12V（或11~13V）
响应频率:0.3HZ~1KHZ或1HZ~20KHZ
单 路:方波信号.高电平:近似电源电压;低电平:＜0.3V
双 路:两路90°相位差的方波信号.高电平:近似电源电压;低电平:≤0.7V
触发形式:钢铁齿轮,齿条或其他软磁和硬磁材料
齿宽距离:≥1.5mm
工作距离:0~2.5 mm
使用温度:-25℃~+80℃
适用湿度:≤95% RH
测量精度:±一个脉冲
保护形式:极性,短路
防护等级:IP65
输出方式:TTL、NPN或PNP型.默认PNP型输出
测速传感器
SMCB-01磁敏式转速传感器（三线制）采用SMR敏感元件，钢铁材质导磁体触发，具有频响宽，稳定性好，抗干扰能力强等特点，内有放大整形电路，输出幅度稳定的方波，能实现远距离传输，可用于测量转速，角位移等。SMCB-01/02型为单路/双路测速传感器，配以键槽或齿轮能输出两路有相位差的幅度稳定的方波信号，既具有普通的判向功能，能分别齿轮、齿条的运动方向。
技术参数：
型 号
SMCB-01-10L
SMCB-02-10L
SMCB-01-12L
SMCB-02-12L
SMCB-01-16L
SMCB-02-16L
SMCB-01-18L
SMCB-02-18L
输出路数
1 路
2 路
1 路
2 路
1 路
2 路
1 路
2 路
螺纹规格
M10×1
M12×1
M16×1
M18×1
螺杆长度
50mm
60mm
60mm
70mm
工作电压
DC12V±1V
输出波形
方 波
响应频率
0.3Hz~1KHz 或 1Hz~20KHz ；
测量精度
±1 个脉冲；
输出电压
单路：高电平近似电源电压；低电平 <0.3V
双路：两路 90° 相位差的方波；高电平：近似电源电压；低电平： ≤ 0.7V ；
检测距离
0.5~4mm
触发形式

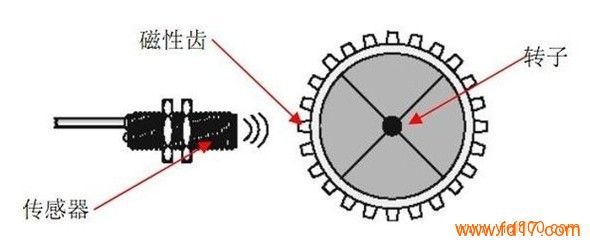

钢铁齿轮，齿条或其它导磁材料（齿轮要求见下图）
使用温度
-25 ℃ ~+80 ℃ ；
使用湿度
≤ 95%RH
保护形式
极性，短路
防护等级
IP65
IP65
IP65
IP65
输出方式
PNP 输出
PNP 输出
PNP 输出
PNP 输出
