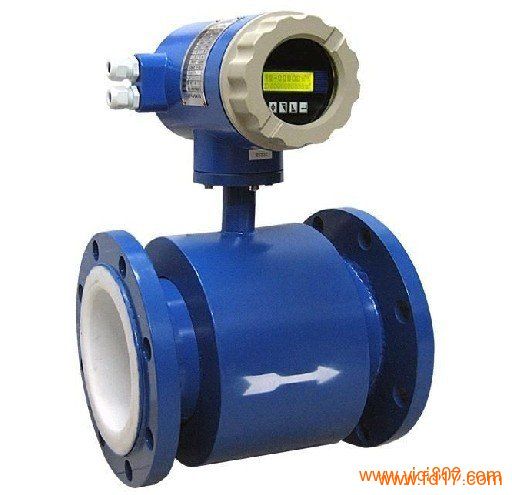

产品型号： | LD 电磁流量计 |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2012-02-04 | |
 |
||
详细说明
产品概述
电磁流量计是一种测量介质体积流量的感应式仪表，适用于测量电导率大于5μs/cm导电液体的体积流量，可广泛用于石油、化工、自来水等领域的源水、净水、污水及其它导电液体的流量计量。本公司生产的一体型和分体型电磁流量计是采用隔爆设计和普通型设计。防爆标志EX为dmⅡBT4。
技术特点
测量管内无活动及阻流部件、无压力损失。
测量不受液体的密度、温度、压力和电导率变化的影响。
选用不同衬里材料，具有良好的耐腐蚀性和耐磨性。
低频矩形波励磁，不受工频及现场各种杂散干扰的影响，
工作稳定可靠。
不受流体方向影响，正反向安装均可准确计量。
液晶背光汉字显示。
技术参数
1、测量范围(m/s) 精确度
＞0.5～10 ±0.5%R±1.0%R
≤0.5 ±0.0025m/s；±0.005m/s；
2、 连接方式： 法兰连接、法兰夹装
3、 外壳防护等级：
流量计 一体型 IP65
分体型 转换器 IP65
传感器 IP67，IP68
4、 电极材料：不锈钢；含钼不锈钢；哈氏合金B、C；钛
5、 公称压力：1.0；1.6；2.5；4.0；6.3；16；25；32MPa
6、 衬里材料：耐腐橡胶；聚氨脂；氧化铝陶瓷；氟塑料；耐温合成橡胶
7、 介质温度：0～60℃；0～70℃；0～90℃；0～130℃；0～180℃
8、 使用环境：温 度；传感器：-25～+60℃；转换器及一体型：-10～+40℃
相对湿度；≤85%
9、 工作电压：220VAC或24VDC
10、基本输出配置：电流输出4～20mA(允许负载电阻为0～500Ω)(光电隔离)
脉冲容积输出：脉冲当量见表2,幅值0～12V
表 2
公称通径DN（mm) 10～40 50～80 100～400 450～1600
累计值末位数（m3) 0.001 0.01 0.1 1
脉冲当量（m3/cp) 0.000001 0.00001 0.0001 0.001
11、 输出配置：RS485串行口;
12、具有参数设定功能
13、断电数据保持时间：≥10年
14、其他功能：空管状态：汉字显示“空管”同时红灯闪动
汉字显示：累计流量8位，瞬时流量5位，流量上下限报警
表4 衬里材料及适用范围
衬里材料 标记号 衬里材料的性能及适用范围
耐腐橡胶 1 可耐高温下的醋酸、草酸、氨水、忌强氧化剂。适用于一般的弱酸、弱碱、盐溶液。介质温度：0～60℃
聚氨脂橡胶 2 有极好的耐磨性能（相当于天然橡胶的十倍）。耐弱酸弱碱。适用于中性、强磨损的矿浆、煤浆、泥浆、污水、水。介质温度： 0～70℃
氧化铝陶瓷 3 有较好的耐腐蚀性。介质温度：0～1230℃（但不耐冲击，可协议）
氟塑料 4 能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机浓剂。耐磨性和粘接性能较差。适用于浓酸、碱等强腐蚀性介质、卫生类介质。介质温度：0～130℃（130～180℃协议）
耐温合成橡胶 5 主要性能同聚氨脂橡胶。介质温度：0～90℃
表5 电极材料的性能和适用范围
材料 标记号 性能及适用范围
不锈钢(1Cr18Ni8Ti) 1 适用于工业用水、生活用水、污水等具有弱腐蚀性的介质，较经济
含钼不锈钢 2 对于硝酸，室温下＜5%硫酸、沸腾的磷酸、蚁酸、碱溶液，在一定压力下的亚硫酸、海水、醋酸等介质，有强的耐蚀性；可广泛用于石油化工、尿素、维尼纶等工业
哈氏合金B 3 对沸点以下一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氟酸、有机酸等非氧化性酸、碱、非氧化性盐液的腐蚀；适用于腐蚀性较强的场合。
哈氏合金C 4 能耐氧化性酸，如硝酸、混酸或酸与硫酸的混合介质的腐蚀，也耐氧化性的盐类如Fe3+、Cu2+下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶酸，海水的腐蚀。
钛（Ti) 5 能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硝酸）有机酸、碱等腐蚀，不耐较纯的不还原性酸（如硫酸、盐酸）的腐蚀；但如酸中含有氧化剂（如Fe3+、Cu2+则耐腐蚀性大为降低。
