产品型号： | WRN |
| 产品品牌： | weinstr/威格 | |
| 产品价格： | 100元/只 | |
| 所 在 地： | 安徽 滁州市 | |
| 发布日期： | 2016-08-25 | |
 |
||
详细说明

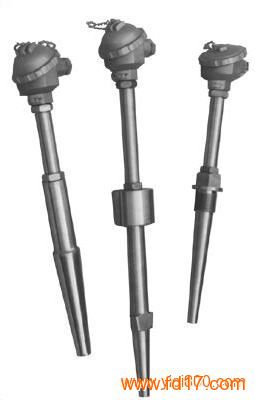

WR□、WZ□系列
电站热电偶(阻)
□ 应用
专业针对电站设计，可以满足30万、60万千瓦等发电机组（含超临界机组）及辅机测温需要。直接测量生产过程中的-100℃～800℃范围内液体、蒸汽和气体介质以及固体表面测温。
□ 工作原理
○ 热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
○ 电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
□ 主要技术参数
○ 产品执行标准
IEC584
IEC751
IEC1515
GB/T16839－1997
JB/T8622－1997
JB/T8623－1997
○ 常温绝缘电阻
热电偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ.m。
热电阻在环境温度为15～35℃，相对湿度不大80%，试验电压为10～100V（直流）电极与外套管之间的绝缘电阻≥100MΩ
○ 测温范围及允差
● 热电偶
型号
分度号
允差等级
Ⅰ Ⅱ
允差值 测温范围℃ 允差值 测温范围℃
WRN K ±1.5℃ -40～+375 ±2.5℃ -40～+333
±0.004|t| 375～1000 ±0.0075|t| 333～1200
WRE E ±1.5℃ -40～+375 ±1.5℃ -40～+333
±0.004|t| 375～800 ±0.0075|t| 333～900
● 热电阻 RTD
型 号 分度号 测温范围 精度等级 允许偏差
WZP Pt100 -200～+500 A级 ±(0.15+0.002)ltl
B级 ±(0.30+0.005)ltl
WZC Cu50
Cu100 -50～+100 - ±(0.30+0.005)ltl
注：t为感温元件实测温度绝对值
