产品型号： | DSO6014A |
| 产品品牌： | 安捷伦/Agilent | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 东莞市 | |
| 发布日期： | 2017-06-25 | |
 |
||
详细说明

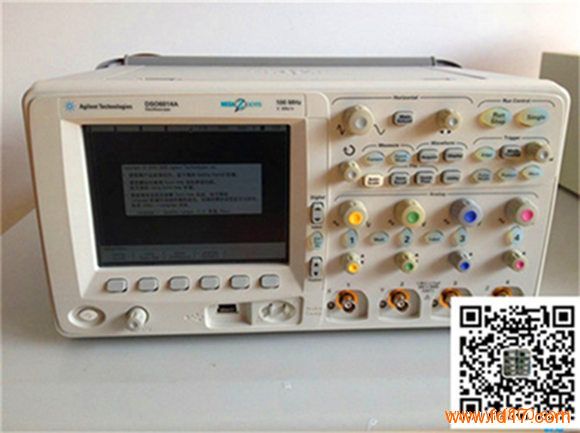

安捷伦/Agilent DSO6014A示波器 100MHz-4通道-2GSa/s
主要特性与技术指标
100-MHz带宽――4个模拟通道(可升级到MSO)――2GSa/s采样率
标配2 Mpts MegaZoom III深存储器 可升级到8 Mpts
连通性标准：LAN、USB、GPIB和XGA视频输出
查看6000系列示波器实践应用―― 视频演示
模拟信号查看
更新速率高达100000波形/秒、256级亮度的高分辨率XGA显示器观看演示 超越
2维画面
15 ps rms 触发抖动
数字信号触发和分析
16个在时间上与示波器通道相关联的数字通道 带有MSO升级选件
在所有模拟通道和数字通道(带有MSO升级选件)上均可进行码型和混合信号触
发
用于Xilinx和Altera(带有MSO选件)的FPGA动态探头应用选件 12
串行总线触发和硬件加速解码
I2C和SPI触发标准和 解码选件
CAN和LIN自动串行触发和解码选件 串行触发和解码选件
USB标准触发
美国安捷伦AgilentInfiniVision6000系列示波器主要技术指标：
·带宽100MHz、300MHz、500MHz和1GHz
·通道数DSO有2或4个示波器通道，MSO有2或4个示波器通道和16个逻辑通道
·采样率4GSa/s最大值，每个通道2GSa/s
·存储器深度8Mpts（标配）
·显示屏6.3英寸彩色XGALCD（1024*768）,256级亮度
·显示更新率高达10万次/每秒的波形更新率，将死区时间降到最低，帮助你捕获偶发异常信号
·触发边沿，脉冲宽度，码型，TV（综合和HDTV/EDTV），持续时间，序列，串行总线
·应用软件I2C、I2S、SPI、CAN/LIN、FlexRay、MIL-STD1553、RS-232/UART触发和硬件加速解码，FPGA动态探头应用、分段存储、电源测试、模板测试
·标准接口USB、LAN、GPIB、XGA显示输出
·独特特性该示波器电池续航能力达两个小时以上，并且拥有GPIB等远程控制接口
