产品型号： | WK65120B |
| 产品品牌： | waynekerr | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 昌平区 | |
| 发布日期： | 2016-03-09 | |
 |
||
详细说明

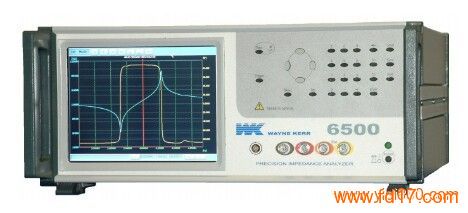

设备品牌 稳科（Wayne Kerr）
型号/规格 阻抗分析仪1J65120B
生产厂商 Wayne Kerr Electronics
主要技术指标：
频率范围：20Hz~120MHz
基本精度：±0.05%，
频率分辨率:≦1mHz
交流讯号源：10mV~1Vrms；200µA~20mArms
仪器内阻：50Ω
直流重叠讯号源：内置0~100mA/0~+40V/-40V~+40V（选配）
可外加WK6565: 0~40A（选配），10A/台
测试参数：C、L、D、Q、R、X、Z、B、G、Y、θ、介电常数、磁导率等
测试范围：
R/Z/X：0.01mΩto>2GΩ
G/B/Y：0.01nS to>2kS
L：0.1nH to>2kH
C: 1fF to>1F
Q/D:0.00001 to＞1000
θ：-180°~+180°
测试模式：
电表模式（测试值显示）、分析模式（扫频频率/偏置/交流电平，复数和极坐标显示）
共振频率测试
测试值/偏差值
测试值保存CSV格式/测试波形保存BMP格式
多步骤自动测试（选配）
等效电路分析，仿真与计算测试（选配）
分类挑选（选配）
先进快速震荡器/压电元件共振测试（选配）
程序保存：内置20组，外接USB存储器后，无限制存储
通信接口：LAN、GPIB、Handler（选配）
综合参数：使用电源90VAC~264VAC（自动切换）；47Hz~63Hz
显示屏幕8.4″VGA（640*480）TFT触摸屏幕
温度0℃~40℃（操作），-20℃~+60℃（存放），18℃~28℃（正常准确温度），相对湿度≤80%
尺寸（mm）190/H*440/W*525/D，重量13.8kg
本系列有七种型号供选择：
1J6505B 20Hz至5MHz
1J6510B 20Hz至10MHz
1J6515B 20Hz至15MHz
1J6520B 20Hz至20MHz
1J6530B 20Hz至30MHz
1J6550B 20Hz至50MHz
1J65120B 20Hz至120MHz
