产品型号： | MD |
| 产品品牌： | 艾瓦斯特 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 南京市 | |
| 发布日期： | 2016-01-11 | |
 |
||
详细说明

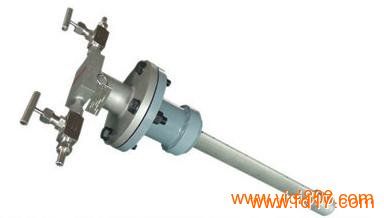

椭圆巴流量计
测量原理
椭圆巴流量计（俗称均速管）是一种新型的高精度插入型差压流量计，其工作原理与其它差压式流量计一样，都是基于密封管道中的能量转换原理：在理想流体的情况下管道中的流量与差压的平方根成正比，用测出差压值根据伯努利方程即可计算出管道中的流量。当流体通过椭圆形探头（传感器）时，在探头的前部产生一个高压分布区PH，高压分布区的压力略高于管道中德静压；根据伯努利方程原理，流体通过探头时速度加快、压力降低，在探头的后部产生一个低压分布区PL，低压分布区的压力略低于管道的静压。通过探头引压管把高压区、低压区的平均压力信号连接到差压变送器上，差压变送器测得平均高压PH与平均低压PL之差，经开方运算后即反映出流体平均流速的大小，平均流速与流量成正比，进而可以计算出管道中流体的体积流量或质量流量。
产品特点
1、压损低，节能显著
2、结构简单，安装方便
3、量程比宽，适用范围广
4、测量精度高，长期稳定性好
应用领域
椭圆巴流量计可以测量圆形管道、矩形管道中的液体、气体、蒸汽等介质，广泛应用于电站中的一次风、二次风、烟气、过热蒸汽、饱和蒸汽、循环水、冷凝水以及冶金行业中的风量、循环水、供给水、冷却水、焦炉煤气、高炉煤气、转炉煤气、废气、蒸汽等工况。
技术指标
适用介质 洁净的气体、蒸汽、液体介质等
测量精度 ≤±1.0%
重复性 ≤±0.1%
量程比 17:1
取压形式 螺纹式（1/2〞NPT）、阀座式、三阀组
安装要求 10~25D直管段要求；全方位安装
传感器材料 铝合金、不锈钢、双相钢、哈氏、蒙乃尔及其它特种材料
传感器尺寸 7/8〞、1-1/4〞、2-1/4〞
安装法兰尺寸 1〞、1-1/2〞、3〞
螺纹安装尺寸 1〞NPT、1-1/4〞NPT
测量管径 DN50mm~DN6000mm
适用工况 设计温度；-20~550℃；设计压力≤25.0MPa
