详细说明
产品特点：数字质量流量控制器DFC，通过每个通道的气体百分比，Aalborg免费的软件控制多达8种气体混合物，通过改变气体混合物的设定点设置，混合物的流量可以在容许范围内递增或递减（基于混合气体系统中所有DFC控制器满量程）。软件会根据设定量对每台设备自动调整设定点。
DFC的自动调整功能允许在实际的操作条件下自动优化控制气体。在自动调整过程中，自动调整PID值以达到优化目的。
数字质量流量控制器DFC的详细资料
一、概述：

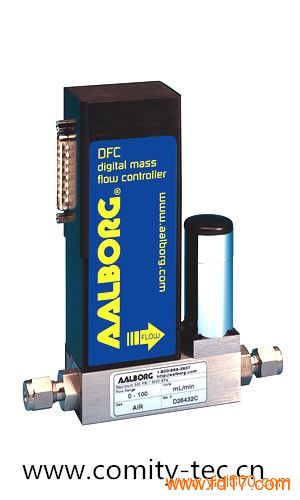

数字质量流量控制器DFC是带有数字信号处理的可编程质量流量控制器。
基于微处理技术的数字流量控制器，可以通过RS-485（可选RS-232）接口与计算机连接，进行编程、记录和分析各种气体的流量。
该控制器可以通过编程实现多种功能：设定控制值、流量累积、停止累积、读累积值、按预设的流量启动累积，按预设总量停止累积、自动零点调整等。
二、设计特性：
同时输出数字和模拟信号
可编程流量配置
最多可以连接256台设备
最多可存储10种气体标定数据
累计显示气体总量
气体流量上下限报警
最多可达256种气体转换系数
自动优化控制
自诊断检测
三、操作原理：
被测气体分成两个层流区，一个通过主流量管道，另一个通过毛细管。独特的设计确保两个管路里的流体都是层流状态，因此两个管路的流量比是恒定的。工作时，毛细管上两个精确的温度感应绕组被加热，当有流量时，被加热的气体从上游到下游流动，在两个感应绕组之间产生了误差，温差与电阻的变化成比例关系。
用惠斯顿电桥来测量温度感应绕组的温度变化差值。惠斯顿电桥的输出通过ADC（模数转换）转换成12位的数字信号。
微处理器和非易失性存储器存储了所有的标定数据，直接控制操作比例电磁阀。这个数字闭环控制系统不断的比较当前的流量值与设定值，如果与设定值偏高，通过调整阀门进行修正，PID算法运算实现高精确度的控制。根据被测气体的流量大小输出0-5VDC或者4-20mA信号。
四、技术参数：
产品名称：数字质量流量控制器DFC
精度：±1.0%满里程，在校准温度和压力下
校准：标况【14.7psia（101.4kpa），70℉（21.1℃）】
重复性：±0.25%满里程、
响应时间：设定点在满里程的20%-100%时，1.0-2.0秒内达到±2%精度
温度系数：0.05%满里程/℉或更好
压力系数：0.01%满里程/psi（0.07bar）或更好
推荐气体压力：25psig（1.73bars）
最大气体压力：1000psig（70bars）
最大压差：DFC26和DFC36：50psig（3.4bars），DFC46:40psig（2.8bars）
气体和周围温度：32℉-122℉（0℃-50℃），14℉-122℉（-10℃-50℃），干燥气体
通讯接口：PS485-标准.RS232-可选
输出信号：线性0-5Vdc，（最小负载电阻2000ohms）；0-10Vdc（最小负载电阻4000ohms）4-20mA可选（回路电阻0-500ohms）。最大噪音干扰±20mA峰值
回路保护：电路板有内置极性保护电路。保险丝提供电源输入保护
方位灵敏度：水平到垂直旋转低于15度；标准校准是在水平位置
连接：DFC23/36：标准1/4＂卡套连接
可选6mm卡套或3/8＂卡套或1/4＂VCR或1/8＂卡套（DFC26）
DFC46:标准3/8＂卡套连接
泄漏率：氦气泄漏率1*10-9sml/s
传感器输入电源：+15Vdc，最大450mA
校准选项：标准10点NIST校准 可选10种气体标定数据（另收费）
CE规则：EN55011 1类，B级;EN50082-1
