详细说明
产品特点：小流量流量控制阀，推荐关注北京卡米特测控技术有限公司。
北京卡米特测控技术有限公司成立于2002年。专业致力于高品质测控仪器仪表及装置的开发、维修及销售的高新技术企业，具有自营进出口权。主要产品有气体质量流量计/控制器、涡街流量计、浮子流量计、微小流量计，广泛应用于大学实验室、科研院所、计量院所、大气环境、生物制药、机械电子等行业。
小流量流量控制阀的详细资料：
可变行程电磁阀特点在于阀座的设计。它可以通过改变输入信号比例调节通过阀体的气体和液体的流量大小。
小流量调节阀的特点
所谓小流量调节阀，顾名思义，就是流通能力很小的调节阀。
阀门的流通能力是在统一条件下的阀门容量指标。我国用C 值表示 。其定义为：阀门全开时，当阀前后压差为1公斤/厘米² ，介质重度为1克/ 厘米³ 时 ，每小时流过阀门的介质量(米³/时)。对于不可压缩流体，在充分湍流的状态下(雷诺数足够大时，对于水Re>105 ；对空气Re>5.5 ×10 4 )
式中：
p——阀前后压差(公斤/厘米² ) Υ——介质重度(克/厘米³ )
Q 一 介质流量(米³ /时)
美国等国家用C， 值表示 阀门的流通能力。国际上公认的，主要有关电的I、E、C标准中用Av 值表示 阀门的流通能力。三者换算关系如下：
Cv =1.17C Cv =10 6 /24Av C=10 6 /28Av
阀门的流通能力仅仅取决于阀本身的结构。在计算所需的阀门流通能力时，应注意介质不同或流动条件不同时， 阀内流动 状态会有很大的差异。
在小流量情况下，尤其是粘性流体和低压下工作时，流体的主约束往往是层流或层流和湍流的混合态。层流时，经过阀门的介质流量和阀前后压差呈线性关系。而在层流和湍流混合态下，随着雷诺数的增加，即使压差不变，流经阀门的介质量也会增加。在完全湍流时，流量才不随雷诺数变化而变化。尽管如此，选择小流量调节阀，仍然用传统的方法和计算公式进行。但是其计算值和实际值偏离很大，据资料介绍在 Cv =0.01以下时，它只是作为一个容量指标，具有参考意义而已。实际流通能力应根据经验确定。
随着流通能力减小，阀门的可调比将下降。但最少也能保zheng10:l到15:1之间，如果可调比再小，就难以进行流量的调节。
阀门在串联使用时，随着开度变化 ，阀前后压差也有变化，因此使阀门的工作特性曲线偏离理想特性。如果管路阻力大，直线性会变成快开特性 ，而丧失调节能力。等百分比特性将变成直线特性。小流量情况下，由于很少有管路阻力，上述特性畸变就不大了，对等百分比特性，实际上也就没有必要。从制造的角度来说， Cv =0.05以下时，也不可能再产生等百分比的侧面形状。因此，对小流量 阀主要 的问题是如何将流量控制在所需要的范围之内。
从经济效果出发，使用者希望一个阀门可同时用于截流和调节，现在也是可以做到的。但对于调节阀来说，主要是实现对流量的控制，关闭是次要的。认为小流量阀本身流量很小，在关闭时很容易实现截流，是错误的。国外对小流量调节阀泄漏量一般也做了规定。当Cv 值为10 一 ，该阀门的泄漏量规定为：在3.5公斤/厘米。气压下，泄漏量为最大流量的1 % 以下。
泄漏率1×10-9ml/s
坚固金属结构
可应用气体和液体
最大压力达1000psig（68.9bars）
技术参数
介质温度：0-150摄氏度；
工作温度：150摄氏度；
工作压力：1.6MPa；
工作压差：20-600KPa；
流量精度：5%。
流量控制阀的材质与寿命：
阀体—优质灰铸铁
内件—黄铜、不锈钢
弹簧—不锈钢
膜片—三元乙丙
寿命—十年以上
产品优势：

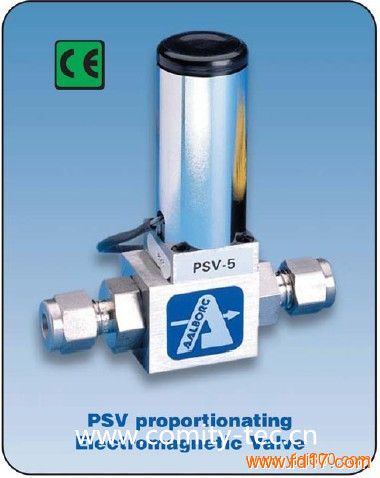

PSV系列电磁比例阀，能根据输入信号的变化比例调节液体和气体的流量。
为了增加控制的安全，PSV系列电磁比例阀提供常闭特性（NC）。
该阀也可以作为一个开关阀使用。流量的控制是通过改变加载在阀门线圈上的电压值来实现的，线圈产生的磁力推动阀芯来控制流量的大小。
PSV系列比例电磁阀，本体不锈钢结构，有五种尺寸可选。覆盖的流量范围：空气3.5-100sl/min ，水125ml/min
2.85l/min。
