产品型号： | RS |
| 产品品牌： | wale威尔 | |
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2012-02-22 | |
 |
||
详细说明
陕西威尔机电科技有限公司专业生产圆度仪、圆柱度仪、轮廓仪、粗糙度仪、钢圈 轮毂 径向 轴向 跳动测量仪。邓黎明

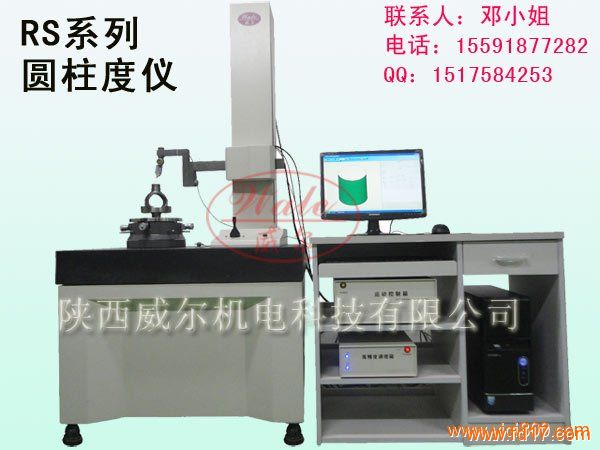

RS360C型圆柱度仪（圆柱度测量仪）技术描述：
一、RS360C型圆柱度仪（圆柱度测量仪）技术特点：
最先进的补偿算法，对Ｚ轴精度进行补偿
可评定锥形柱体的轮廓度（小锥体）
气浮运动轴系，精度保持长久
Z轴光栅计数
关键件采用特殊去应力合金材料及特殊的去应力处理工艺，精度保持长久
业内领先的高精度采集控制系统，控制系统所有电路按军品标准设计、生产及验收，能在-70。C ～+70。C的温度区间内稳定工作
模块化设计使用户维护成本降至最低
二、RS360C型圆柱度仪（圆柱度测量仪）测量能力
2.1、评价项目-与进口圆柱度仪（圆柱度测量仪）同样的多要素测量方式：
各种环形零件的圆度、圆柱度、同轴度、同心度、平行度、垂直度、 跳动、圆柱体母线的直线度、 圆柱体端面的跳动、平整度
圆度评定方式(4种)：最小区域法、最小二乘法、最小外接圆法、最大内切圆
圆度滤波档位：1-500、1-250、1-150、1-50、1-15、3-16、3-17、15-500、15-250、15-250
滤波形式：高斯（ISO标准），可按要求定制最大1500rpa的滤波器
2.2、分析能力：波纹度分析、频谱分析、轮廓度分析、缺口/毛刺自动剔除、波形分析、谐波分析
2.3、技术指标：
仪器径向误差：（0.05+0.0003H）μm
测量系统分辨率：0.01μm
传感器沿Z轴导轨移动时的直线度：0.2μm/100mm
基准回转轴线与Z轴导轨的平行度：0.3μm/100mm
转速：5转/分钟（1.5~8可调）
2.4、测量范围：
最大回转直径：Ф320mm （可扩展至更大，需定制周期)
有效测量高度：320mm(可扩展至更大，需定制周期）
承载：43Kg(可选配68Kg，更大需定制周期）
