产品型号： | MoveInspect |
| 产品品牌： | 德国Aicon | |
| 产品价格： | 100000元/台 | |
| 所 在 地： | 上海 浦东新区 | |
| 发布日期： | 2018-10-25 | |
 |
||
详细说明

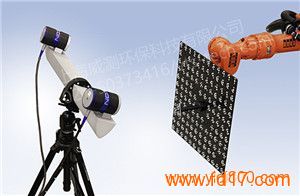

3D动态测试系统MoveInspect
为保持企业自身的竞争力，每个企业必须面对的挑战是缩短产品的研发时间和降低产品的制造成本。因此，检测零部件的动态变化和形变特征就变得非常重要。在生产过程中， 哪些情况使物体产生非预期的变形？在负载下元件运转如何？ 使用的材料需要多高的硬度，负载多大时导致断裂？AICON的测量系统MoveInspect 能帮助你解决所有的这些问题。
MoveInspect 记录被测物体的三维动态过程并分析被测物体三维形变。对于这方面的应用，AICON开发了集成了高频率的MoveInspect HF和高分辨MoveInspect HR的相机。MoveInspect HF可以无时限的进行测量，测量频率可达1000Hz。
根据被采集的数据，MoveInspect分析软件可以得出测量点的时间_坐标曲线，测量点的3D坐标（如图7个白色小点），被测物体的6个自由度坐标，被测点或被测物体的速度。MoveInspect有两种分析测量数据的模式：脱机模式（即试验后分析）和在线模式（即实时测量中分析）。软件集成了数据放大功能，可以观察到哪怕很细微的运动。如果数据的存储空间足够，系统可以用来长时间的观察高频振动过程。动态测量结果可清楚的显示。这些结果也可以导出至外部的分析软件，比如DIADem。MoveInspect 能与使用标准接口的其他系统同步，所以它也可以支持其他动态过程的控制。
MoveInspect HF MoveInspect HR
系统 TraceCam F，带有碳纤维杆夹具 Tracecam 2M/5M三目系统
相机间距 可自定义 可自定义
机体 相机机身适合工业试验需要。 相机机身适合工业试验需要
闪光灯 LED环灯 LED环灯
采集频率 1280 x 512像素时可达1000赫兹
1280x1024像素时可达490赫兹 200、500万像素，达到5赫兹
系统尺寸 1,000mm x 100mm x 100mm 1,000mm x 100mm x 100mm
系统重量 大约7.0kg 约8.5kg
控制单元 可接1-4台相机的同步接线盒(可串联), 电源12V或是90-240V，LEMO的连接头 可接1-4台相机的同步接线盒(可串联), 电源12V或是90-240V，LEMO的连接头
数据传输 支持TCP / IP协议 支持TCP / IP协议
主控电脑 高端笔记本电脑 高端笔记本电脑
运行系统 Microsoft ® Windows ® XP Microsoft ® Windows ® XP
系统附件 三角架, 高端笔记本电脑, 标定板, 标定十字架, 编码点, 其中50个带磁性, 5000个带有反光材料直径为10毫米的编码点 三角架, 高端笔记本电脑, 标定板, 标定十字架, 编码点, 其中50个带磁性, 5000个带有反光材料直径为10毫米的编码点
操作界面 界面适合所有的接口数据采集系统 界面适合所有的接口数据采集系统
测量模式 离线，在线 离线，在线
位置精度 测量面积为1,000mm x 1,000mm x 500mm时精度为±0.10mm 测量面积为1,000mm x 1,000mm x 500mm时精度为±0.10mm
应用范围:
形变分析
在生产线上的缺陷分析。（如焊接过程中）
在风洞试验和环境箱的组件运动状态
碰撞分析
材料测试，结构分析
运动和位置分析
车门撞击实验
关闭引擎盖，车篷 和车窗实验的分析过程
车身组件振动测试。
工业机器人的控制
机器视觉
