Ginkgo USB-I2C/SPI适配器


Ginkgo USB-I2C/SPI适配器
产品型号: VTG204C
产品品牌: 纬图
产品价格: 258元/套
所 在 地: 广东 深圳市
发布日期: 2019-03-06

详细说明

典型应用:

- I2C和SPI总线设备,芯片控制、调试;
- I2C和SPI接口传感器测试;
- I2C和SPI存储器EEPROM、Flash数据读写;
- I2C总线设备故障检测维修;
- PMBus和SMBus总线接口芯片控制;
- 从机模式协助开发I2C和SPI主机程序;
- 脉冲计数器;
- 模拟电压测量,GPIO输入输出控制;
- PWM信号输出;
- USB转双串口/TTL(兼容RS485总线模式);
* 此款适配器可以同时使用USB-I2C和USB-SPI,去掉了USB-CAN的功能,并且不必也不能去刷其它的固件,否则将不能使用,如果刷了其他的固件,请用bootloader把固件刷回来即可;

功能:

- 支持Windows、Linux、MAC OS三大主流系统;
- 支持Android(安卓)和Raspberry Pi(树莓派);
- USB总线供电,无需外接电源,5V和3.3V电源输出,最大电流可达500mA,带短路保护;
- 可作I2C和SPI总线主机(Host/Master)或从机(Slave),实现USB和I2C、SPI总线双向适配转换;
- 2通道硬件I2C(标准模式),8通道软件I2C(GPIO模式),硬件I2C频率可达1.2MHz,软件I2C频率可达400KHz,频率任意可调;
- 5通道片选信号输出,频率可达36MHz,频率任意可调;
- 支持PMBus和SMBus,提供专门针对两种总线的接口函数库;
- 支持控制nRF24L01芯片和MFRC522读卡器芯片,配套开源软件;
- 多套免费上位机软件,应对不同用户实际需求,与LabviEW无缝挂接;
- 支持USB-SDI12、USB-EasyScale、USB-UART总线转换,支持计数器、PWM输出、ADC采样、GPIO输入输出控制等功能;
- 同一台PC可接入多个USB-I2C/SPI适配器同时进行工作(最多可支持100个);
- 支持Block模式传输数据,支持软件模式,全双工模式,半双工模式,单总线模式;
- 支持USB-RS485,输出RS485总线控制信号(DE),最大波特率可达2.25Mbps;
- 用户可免费更新、升级软件;
- 完全开放底层接口函数,可二次开发,提供详细的函数说明文档及各种语言平台的应用实例(Labview、C#、VC、Qt、Python、Labwindows/CVI、C++ Builder、VB、VB.NET、Delphi、CodeBlocks、GCC、Eclipse、Android Studio等);


性能:

- USB总线供电,USB2.0通信接口;
- 2通道硬件I2C(标准模式),8通道软件I2C(GPIO模式),硬件I2C速率1.2Mbps,软件I2C速率400Kbps,总线速率任意可调;
- SPI总线速率可达36Mbps,SPI总线和PC端数据交换速率可达800KByte/s;
- 8路ADC(12bit)模拟电压信号(0~3.3V)测量,最大采样率1MHz;
- 16路GPIO,可配置为输入输出管脚,所有管脚兼容TTL电平;
- 4路脉冲计数器输入通道,可对脉冲上升沿、下降沿进行计数;
- 2路UART,可输出RS485总线控制信号(DE),最大波特率可达2.25Mbps;
- 8路PWM信号输出,输出占空比可调(0%~100%),输出频率可调(1Hz~20MHz);
- 16路EasyScale总线信号输出,可对总线时序进行调节;
- 2路SDI12总线输出(需要外接收发器),有专门针对SDI12的命令发送和接收函数量;
- 安全电压范围:0~5V;
- 硬件部分尺寸:103mm×53mm×28mm,硬件部分重量:约200g;
- 工作温度范围:-40℃~85℃;


- Windows 10、Windows 8/8.1、Windows 7、Windows XP、Windows 2000、Windows Server
- Linux、Android、Raspberry Pi
- MacOS/Darwin、NetBSD、OpenBSD、FreeBSD、Solaris

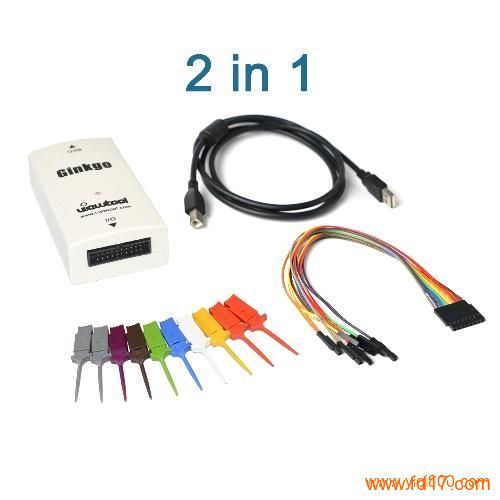

产品包含:
- Ginkgo USB-I2C/SPI适配器 x 1
- USB数据线 x 1
- 杜邦线 x 20
- 高精度测试夹 x 10
- 纬图系列产品快速指南 x 1

*终身技术支持,一年免费维修,无法维修免费更换
