产品型号： | VG-15X-ATE |
| 产品品牌： | 威格 | |
| 产品价格： | 面议 | |
| 所 在 地： | 浙江 杭州市 | |
| 发布日期： | 2020-05-05 | |
 |
||
详细说明

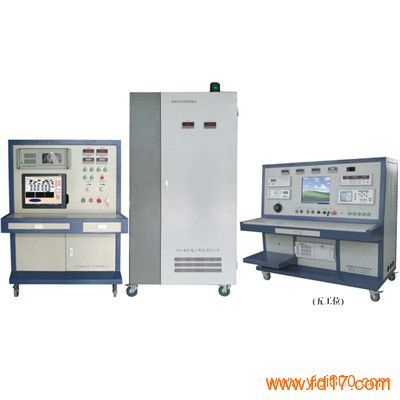

仪器名称：中小型电机出厂测试系统
仪器型号：VG-15X-ATE
特点：
一、设备环境要求和适用范围：
电源电压：220/380V±10% 50Hz 工作温度：0～40℃ 湿度：小于85%
应用对象： 0-500KW以下三相异步电机各项出厂参数测试要求。
二、设备组成与系统配置
1、机柜及工作台配置
a)、机柜采用成套机柜。
b)、外涂装参照供方彩色样本。
c)、脚轮有制动装置。
d)、工作台采用边置外接方式。
2、计算机系统配置
a)、讯研P4工业级计算机，17”联想液晶显示器，2G内存，320G硬盘，DVD光驱，USB接口
b)、电气元件采用国际知名品牌。
3、软件配置
a)、操作系统：WindowsXP系统，全中文界面。
b)、应有多种型号出厂参数输入、存储功能，并能够方便调出。
c)、测试项目单项、多项可选，并能够自动判断，不合格发出报警。
d)、能自动和手动保存检测数据及曲线。
e)、应有数据存储、报表、统计、分析功能；能够生成数据报表，该数据报表必须直观、全面、准确。
4、测试操作柜：
a)、操作台为整体式，与电柜隔离，台底安装。
b)、操作台美观、耐用，空间宽广，操作方便。
c)、电机水平放置，接线夹放置夹具旁。
d)、接线夹用铜材料制作，由供方按标准提供。
三、设备基本功能
1、项目选择：甲方可根据测试需要选择其中任意一项测试项目进行测试。（测试项目见第五条）。
2、型号选择：可选择300种电机型号，自动判断；不同型号电机标准可贮存并可以随时调用。
3、参数输入：可输入每种电机测试标准的上、下限，主、副匝间绝缘标准特性参数自动计算，长期保存。
4、统计数据：统计电机的测试数据，并可形成数据报表。报表分布：年、月、日统计报表，电机出厂质量分析报表。
5、实时监控：实时显示每项测试数据，不合格的项目有声光报警功能。
6、温度补偿：温度补偿值为20℃（温度值自动测试）。
四、功能特点
1、模块化设计，标准化设计，系统设计贯彻开放性理念。
2、本系统可以实现电机直流电阻、工频耐压、绝缘电阻、匝间耐压、空载、堵转（启动法）的高速测试。
3、系统管理权限化，系统管理员拥有设置、编辑、删除各种型号电机的参数设置及模型配置的权力；测试操作员只能在当前选中的“电机型号”下测试及操作。保证系统的日常管理专业化，并便于维护。
4、各检测项目可选择或屏蔽，并可任意设定判定合格标准，遇检测结果数据超标自动声光报警。
5、满足用户高速测量需要：测量时间从0.2-999S可任意选择，测量速率可以在100mS、200 mS、300 mS、500 mS、1000 mS范围内任意设置。
6、工频耐压、匝间电压可任意设定自动产生稳压（采用IGBT/PWM脉宽调制方式），测试数据不受外界电网电压波动影响，耐压电压输出具有缓升、缓降功能，避免因过冲而导致测量数据不准确或损坏被测品的现象。
7、实时监测环境温度，并开启或关闭实际测试电阻值折算到设定温度值的功能。
8、启动法测试电机的堵转电压、堵转电流、堵转功率，强大的波形实时显示功能和独创的模型算法，保证测试数据有极高的重复性，可与机械法相媲美。同时可开启/关闭堵转时电压实际测量值折算至设定电压值时堵转电压、电流、功率。
