产品型号： | EMF |
| 产品品牌： | 江苏横河 | |
| 产品价格： | 1950元/台 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2019-01-23 | |
 |
||
详细说明
一、仪表概述：

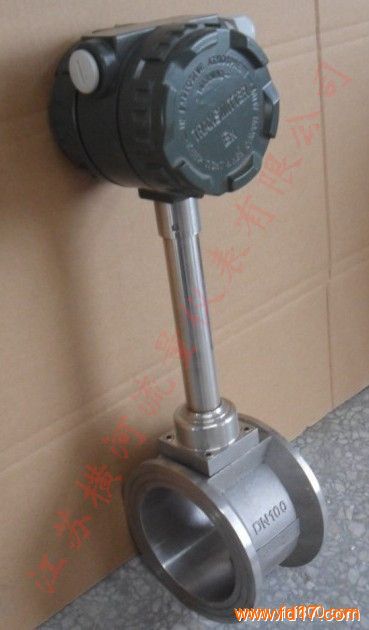

法兰卡装式涡街流量计由（江苏横河流量仪表有限公司）专业生产。是一种最常用的结构形式，其表体自身不带连接法兰，在与管道连接时，将流量计卡装于两片专用法兰之间，再用螺栓紧固即可。其特点是体积小，结构简单紧凑。我公司在提供产品时，同时提供专用法兰和紧固螺栓，所以用户不需到市面上购买，省去很多不必要的麻烦。产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。
二、测量原理：
智能卡装式涡街流量计工作原理是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：f = St × V/d 式中:
f 涡街发生频率 （Hz）
V 旋涡发生体两侧的平均流速（m/s ）
St 斯特罗哈尔系数（常数）
这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
三、应用范围：
法兰卡装式涡街流量计可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
四、性能特点：
1、可测量蒸汽、气体、液体的体积流量和质量流量。
2、可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。
3、采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
4、压力损失小，量程范围宽，范围度达10－40倍。
5、无机械运动部件，长期稳定，结构简单便于安装和维护。
6、可测介质温度达+350℃（+450℃）。
五、技术指标：
◆ 测量精度 1.0级 1.5级
◆被测介质温度:常温–25℃～100℃
◆高温–25℃～150℃ -25℃～250℃
◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号 4～20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
◆材质 不锈钢, 铝合金
◆电源 DC24V或锂电池3.6V
◆防爆等级 本安型iaIIbT3-T6
