产品型号： | H-KB |
| 产品品牌： | 江苏横河 | |
| 产品价格： | 1650元/台 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2019-02-21 | |
 |
||
详细说明

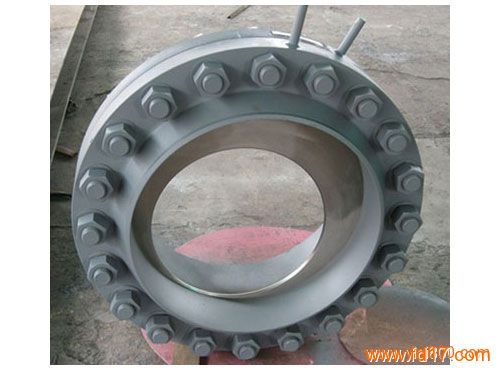

偏心孔板流量计、圆缺孔板流量计概述
非标准节流装置 有：防淤积流量计偏心孔板、油体偏心孔板、圆缺孔板节流装置。
偏心孔板的适用条件：100mm≤D≤1000mm，适用于测量精度要求不高，而介质中含有少量的沉淀物、悬浮物等杂质的介质的流量测量。
偏心孔板和圆缺孔板相对于标准孔板，在脏污流的状况下，容易在孔板前后形成脏污淤积，它会改变节流件前后管道的有效面积，使测量发生偏差。针对这种情况，为使之能保证脏污流的容易通过，不会在节流件前后滞留，采用偏心孔板或圆缺孔板，用于脏污流的测量。
主要特点
1.结构简单、牢固。2.能测量有脏污流的介质。3.只适合安装在水平管道中。
主要技术参数
1. 公称直径： 15 mm ≤DN≤1200mm
2. 公称压力：PN≤10MPa
3. 工作温度：－50℃≤t≤550℃
4. 量程比：1:10， 1:15
5. 精度：0.5级，1级
6.适用范围：开孔直径比β： 0.46 ≤β≤ 0.84
7.雷诺数范围 ReD ： 0.3 ≤β≤ 0.84
8.0.136 ≤ C β （ 1- β ） ≤ 0.42
9.β≥ ReD ≥ 2 × 10
特点
▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
▲孔板计算采用国际标准与加工
▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。
▲标准型节流装置无须实流校准，即可投用。
▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
▲可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10：1
