产品型号： | H-TJ |
| 产品品牌： | ||
| 产品价格： | 850元/台 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2019-11-26 | |
 |
||
详细说明

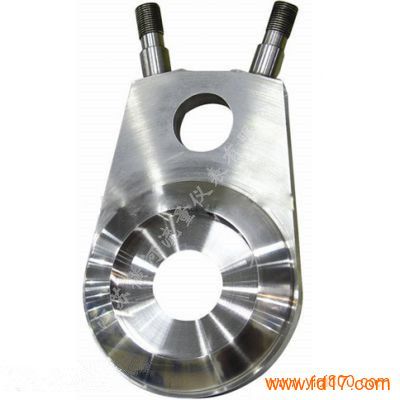

高压透镜孔板流量计自从应用在工业领域之后，其应用范围不断扩大，原有的产品规格和标准无法更好的适应变化迅速的工业机械的发展，故而高压透镜孔板流量计的生产研究人员根据各行业的需求开发出了两种可以适应其需求的高压透镜孔板流量计，主要包括一体化高压透镜孔板流量计和智能型高压透镜孔板流量计两种。
两者的区别在于：
1、一体化高压透镜孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量，高压透镜孔板流量计节流装置包括环室孔板，喷嘴等。
2、智能型高压透镜孔板流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该高压透镜孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
安装管道条件
（1)节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。
（2)安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。
（3)为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以
1） 直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。具体衡量方法：
（A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。任意内径单测量值与平均值之差不得超过±0.3%
（B）在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其最大偏差不得超过±2%
2） 节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关。
（4）节流件上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0.7（不论实际β值是多少）取所列数值的1/2
（5）节流件上游侧为敞开空间或直径≥2D大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30D（15D）。从敞开空间到节流件之间的直管段总长也不得小于30D（15D）。
！
