产品型号： | H-LUGB |
| 产品品牌： | 江苏横河 | |
| 产品价格： | 1900元/台 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2019-02-21 | |
 |
||
详细说明

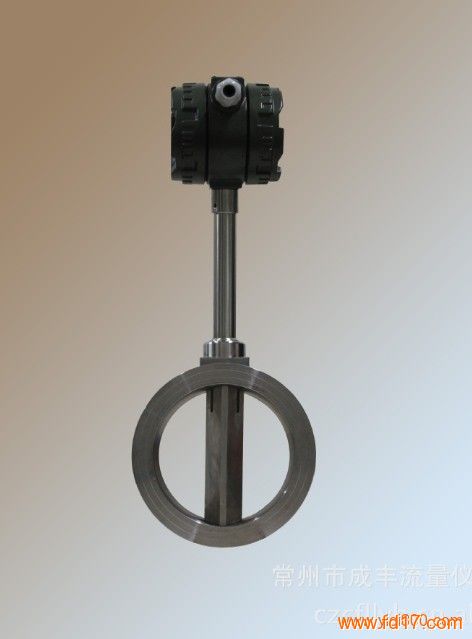

夹持式涡街流量计是基于卡门涡街原理而研制而成的一种具有世界先进水平的新型流量计。在工业自动化计量领域有着举足轻重的地位。适用于过热蒸汽，饱和蒸汽，一般气体、液体的测量。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。本仪表采用压电应力式传感器，可靠性高，可在-20℃至+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的流量仪表
夹持式涡街流量计-应用
广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
工作原理
夹持式涡街流量计-又名-夹持式涡街流量传感器是根据“卡门涡街”原理研制成的一种流体振荡式仪表，可用下式表示：
式中： f：旋涡分离频率
St：斯特劳哈尔数
v：流速
d：旋涡发生体宽度
K：仪表系数：旋涡分离的脉冲总量与体积总量之比
（1/3m3）式中：
K：仪表常数（脉冲l/m3）
N：脉冲总数（次）
Q：体积总量（m3）
旋涡分离频率与流体流量的关系
f = K?Q （3）
式中： f：频率（次）
Q：流量（m3／h）
