详细说明

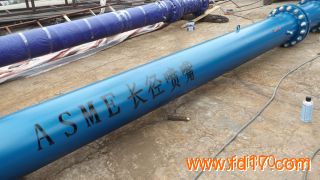

ASME喷嘴流量测量装置 使用说明 ASME喷嘴是一种高精度的流量测量装置，是一种喉部取压低β值长颈式喷嘴装置，常用于发电厂的主流量测量，如电厂凝水流量的精确测量、电厂给水流量或蒸汽量的测量等，其试验结果作为汽轮机验收的基础。也可用于其它工业上大流量介质的高精度测量，是目前国际上高精度等级的节流式流量测量设备。该装置由美国机械工程师协会（ASME）推荐，虽然目前ISO5167国际标准还不包括该装置，但它的优越性能已得到国际上普遍公认，在许多要求高精度流量测量的地方，常选用这种装置。
1 .装置的结构及技术性能：
该装置工作压力：Pmax＝20Mpa。 管径：DN100～DN500。 β＝0.25～0.5 精度可达0.2级 装置加工工艺较复杂，因此造价较高，校验也有更严格的要求，且必须在能满足该工况条件的试验台进行校验。
2. 装置的校验：
经验表明，由于对流出系数不能做到令人满意的预测，为了确保装置的精度，加工完成后，装置必须进行校验。且必须在与现场喷嘴安装情况相似的试验台进行校验。由于目前这种装置多用于电厂凝结水管路，温度在150℃以上，因此校验台很难满足这个要求。因此，如工况温度高最好在夏天校验，并在校验时增大流量，以提高喷嘴的流速来弥补温度的不足，使校验的雷诺数达到或接近ASME标准推荐的临界雷诺数。校验完成后，整个装置除前面整流段外一般不再解体，以确保整个装置流量系数的稳定。 装置共设有四组差压取压孔，每组取压孔之间成90°布置，使用时可根据需要用一组或几组取压孔接上差压变送器。装置上游取压孔为正压侧，喷嘴上接出的取压孔为负压侧。每套装置的流量系数略有不同，具体见各套装置的校验报告。 3.使用中的维护保养： 为了获得流动的稳定性，该装置不宜设在泵的出口，可以水平或垂直安装，如果是高温介质，最好进行保温，以降低散热损失，并有利于安全。 该装置在做完实验后，最好能拆离系统，并置于环境干燥的室内存放。装置如无明显损伤，可不必重新校验。
