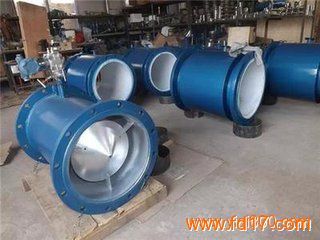

一、V型锥流量计简介：
V型锥流量计-由（江苏横河流量仪表有限公司）专业生产。
V锥流量计，又名；V型锥流量计；V形锥流量计；锥型流量计；锥形流量计；内锥流量计；内锥式流量计，一体化V锥流量计V锥流量计(V-cone flowmeter)是20世纪80年代开始研发的一种差压流量计，它的开发成功是差压式流量测量的质的飞跃。它利用V锥体在流场中产生的节流效应，通过检测上下游压差来测量流量。与普通节流件相比，它改变了节流布局，从中心孔节流改为环状节流。实践使用证明，V锥流量计与其他流量仪表相比，具有长期精度高、稳定性好，受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。
V型锥流量计源于美国McCROMETER，是一种极具优势的新型差压式流量仪表。从二十几年前诞生开始，就以其常规差压仪表无法相比的的诸多优点，迅速在流量测量领域得到了广泛的应用和好评。V锥流量计是一种全新的差压式流量计量装置，它以独特的边壁逐步收缩节流方式，一改传统节流装置的几乎所有的缺点，是差压流量计革命性成果。其原理与其他差压式流量计一样，是经典的密闭管道中能量守恒原理和流动连续性原理，并具有自整流、自清洗、自保护功能；直管段要求极短，无积污、堵塞，可保持长期稳定性；锥体后端高频低幅的小噪声使测量下限相对很低，从而使量程比达15：1；其永久压损只及孔板的1/3和文丘里管相似。因此，V锥流量计可广泛应用于石油、化工、电力、供热等国民经济各领域。
规格型号 说明
型号 VCF V锥流量计
公称通径 □□□ 如;150代表DN150mm
连接方式 L 法兰式（执行GB9115-2000标准，或按用户要求）
H 焊接式
N 特殊要求
流体介质 Y 液体
Q 气体
Z 蒸汽
流体温度 1 -40－－150°C普通型
2 -40－－350°C中温型
3 ≤700°C高温型
取压方式 N 螺纹取压
H 法兰取压
材质 I 管道、法兰为碳钢，锥体为不锈钢
B 管道、法兰、锥体均为不锈钢
压力范围 PN 0.6-32Mpa
可选附件 1 带差压变送器
2 带积算仪或温压补偿
3 隔爆
4 本安防爆
5 带三阀组
6 带配对法兰盘
省略 无 江苏横河-http://www.hhllyb.com
