产品型号： | H-EMF |
| 产品品牌： | 横河 | |
| 产品价格： | 1850元/台 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2019-02-21 | |
 |
||
详细说明
插入式电磁流量计由（江苏横河流量仪表有限公司）专业生产。其工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。插入式电磁流量计报价以及供应测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离.
插入式电磁流量计特点
插入式电磁流量计在大管道流体流量检测中，具有显著的安装优势。特别在大于直径300的管道上具有绝对的价格优势。
● 转换器部分采用优化设计，结构紧密，容易电气安装，调换方便，容易变更测量范围。
● 应用“自动化归零”原理，消除电化干扰信号，零点自稳。输出信号与流速成线性关系。
● 传感器和转换器具有多种防护等级，有适应于潜水的IP68等级。
● 适合于水，污水。酸。强碱等导点率﹥5 uS/cm 的液体流量检测。特别适用于供水排水管道的流量测量。
● 由于没有任何可移动部分，插入式电磁流量计通用性很广。
● 对液体没有压力损失，由于结构的特别设计，可防止杂物的堵塞。
● 可进行在线带坼装。
插入式电磁流量计原理
电磁感应流量计时按法拉第定律工作的。该定律指出任何感应电势与导体的运动速度成正比。
通常流量比速度重要，流量Q是平均流速V和流体截面A的乘积。即：
Q=A *V
Q：m3/s A ：m2 V ：m/s
则V （m/s）= Q（m3/s）/ A （m2）
对插入式电磁流量计来说，管路中导电的液体就是在磁场中运动的导体，其感应电势与平均流量成正比，该电势可由与磁场成直角并与流体方向成直角的两根点极检测出。
插入式电磁流量计结构
电磁流量计的主要部分由传感器和转换器组成。根据防护等级及用户要求不同分有传感器与转换器是一体式安装和传器与转换器分离安装两种形式。
1. 一体式安装是把传感器和转换器通过内部连接在一起，组成一体的。

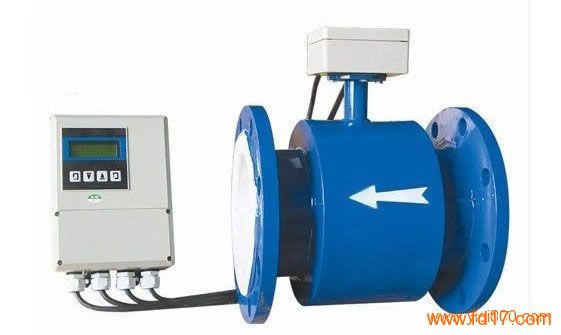

2. 分体式安装是把传感器和转换器通过外部电缆连接，由这两部分组成一台电磁流量计，传感器可以长期潜在水中。
