产品型号： | CJW－6000 |
| 产品品牌： | 宏旭 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 盐城市 | |
| 发布日期： | 2013-02-16 | |
 |
||
详细说明
射阳宏旭探伤机制造有限公司 http://www.tsjtsy.com 电话 13962042555 QQ：909196567
1．设备名称及用途：

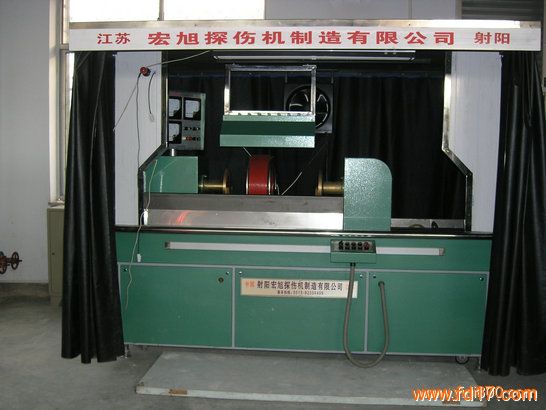

1．1设备名称：CJW－6000型程控荧光磁粉探伤机
1．2被测工件：轴类，棒类，环形件等。
1．3规格：长度小于2000mm,直径125--430mm。
1．4检测要求：检查气瓶表面和近表面因机加工和疲劳而引起的裂痕等细微缺陷。
2．设备配置、技术参数及功能
（一）本机设计制定标准：JB/T8290—1998《磁粉探伤机》
（二）设备能力：运转时间：大于500小时/月。
节 拍：20秒/件（观察时间除外）
（三）设备组成：
电源控制柜（包括：操作站、控制主板和主电源板等） 一套
磁化夹持装置(包括:中心调整机构、夹紧机构、纵向磁化线圈、周向磁化器等) 一套
控制系统（欧姆龙PLC） 一套
磁悬液喷洒系统 一套
紫外灯系统 一套
暗室系统 一套
退磁系统 一套
（四）主要技术指标：
本机按照《中华人民共和国国家标准磁粉探伤机》（JB/T4730—2005）制造。
输入电源：三相四线 380V±10% 50Hz，300A
暂载率：20%
磁化电流
周向：AC：0—6000A，连续可调(带断电相位控制)
纵向：AC：0－16000AT（有效值），连续可调（带断电相位控制）
退磁方式：衰减式自动退磁
退磁效果：剩磁≤0.2MT
夹紧方式：气动（气源用户自备³0.4MPa）
电极间距：100—2100 mm
磁化方式：单周向磁化，单纵向磁化和复合磁化
紫外线强度：工件表面离紫外灯泡380mm处强度不低1000uw/cm2
气源气压： 0.4—0.8MP
使用环境：温度—10℃～+40℃ ，相对湿度≤80%
贮存环境：温度—20℃～+60℃，相对湿度≤70%，无腐蚀性气体粉尘和强力高频电磁污染。
灵敏度测试：按《中华人民共和国机械行业标准JB/T6065—92》磁粉探伤机用标准试片规定，以15/50的A型试片测试，在工件被探部位的任意方位显示清晰。
运行方式：手动、自动
旋转观察方式：电动。
工件输送方式：人工上下料。
重量:约2000Kg。
