产品型号： | TR5811 |
| 产品品牌： | 泰尔电力 | |
| 产品价格： | 面议 | |
| 所 在 地： | 河北 保定市 | |
| 发布日期： | 2016-12-26 | |
 |
||
详细说明

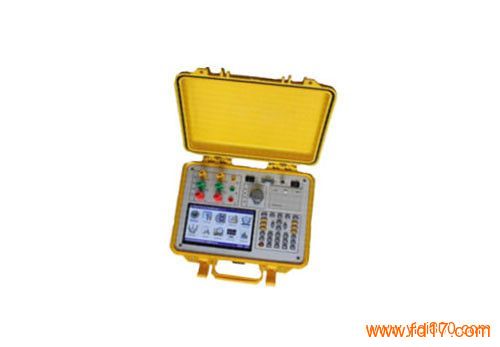

TR5811型有源变压器容量-特性测试仪是针对目前市场情况而开发、研制的高精度测试仪器。它自带高效能充电电池，不用外接电源充电一次可连续测量100台次。同时内部数字合成三相标准正弦波信号，低失真度、高稳定度，有效的保证了非额定条件下各项目测试数据的准确性；通过高效率功率放大器输出三路大功率测试电源，可自动调节输出电压电流，可适应不同容量变压器的测试，应用范围广。 在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流器等辅助设备，简化了接线，大大提高了工作效率；容量测试结果准确率达100%。
优点及特性：
1．适应能力强：仪器内部配备了高效能锂电池，在现场不需要外接交流工作电源也可长时间工作，非常适合现场停电无源的情况。
2．测试简便：仪器自带三相高精度交流测试电源（三相标准正弦波信号，绝非简单的交流逆变电源，保证测试数据的准确可靠），在测试变压器容量时不用外接测试电源，大大简化了测试的复杂性，只用仪器本身及少量测试线即可完成对变压器容量的测试。
3．体积小、重量轻：体积最小，只有320mm×240mm×130mm（比同类产品小一半以上）、重量最轻，仅3公斤（同类产品最轻也要10公斤）。
4．仪器带有电池剩余电量指示功能，可将剩余电量的百分比在液晶显示出来（绝非简单的亏电报警），方便用户得知仪器工作持续能力，避免现场亏电造成无法测试或测试数据不准确。
5．变压器容量测试仪可对10KV和35KV等级的标准和非标准的配电变压器进行容量测试，容量测试范围为10~100000KVA。其中非标变压器包括：电炉变压器、中频变压器、整流变压器等。
6．功能强大：一机多能，一台设备实现多种设备的功能。
Ø作为变压器容量测试仪可测量变压器的容量，通过仪器内部的高精度三相测试功率源及特殊的计算方法实现对容量的精准测量。
Ø作为变压器损耗参数测试仪可进行各种变压器的空载试验和负载试验；测试数据包括：空载电流百分比、空载损耗、阻抗电压、负载损耗等。
Ø作为电参量测试仪可对电力系统各种电参量进行精密测量，包括：三相交流电压、三相交流电流、各相电压电流之间的夹角、三相功率等。
7．操作简便，易学易懂，彩色液晶显示；大屏幕、高亮度图形液晶显示，汉字菜单及汉字操作提示信息实现友好的人机对话；用户可保存测试数据并随时查阅；内部自带时钟，可显示当前日期和时间；测试结果可通过微型高速打印机打印出来，让用户现场确认签字，作为有效的处理依据。
技术指标：
1．产品完全符合国家标准《JJG124-93电流表、电压表、功率表、电阻表检定规程》仪器整体精度为0.5级。
测量项目
量程范围
准确度
交流电压
1-750V
0.5%
交流电流
0.1-100A
0.5%
有功功率
0.05≤CosΦ≤1
0.5%
空载损耗
0.2≤CosΦ≤1
±0.5%
0.05≤CosΦ＜0.2
±1%
负载损耗
0.05≤CosΦ≤1
±0.5%
2．工作温度：-10℃ ~ +40℃
3．体积：320mm×240mm×130mm
4．重量：3公斤
5．对电磁干扰的抗扰度
测试仪在测试现场能保证在传导和辐射电磁干扰、电压波形严重畸变以及放电的情况下，不受到实质性损伤。
6．安全指标
测试仪的功放输出具有完善的保护措施，在过流和短路的情况下均不会受到损害；测试部分电路也具有保护功能，电压、电流回路的过载能力均很强。测试电源为安全电压范围，能有效保证测试人员的人身安全。
