产品型号： | FRAX-101 |
| 产品品牌： | 瑞典保珈玛 | |
| 产品价格： | 面议 | |
| 所 在 地： | 河北 保定市 | |
| 发布日期： | 2016-12-26 | |
 |
||
详细说明

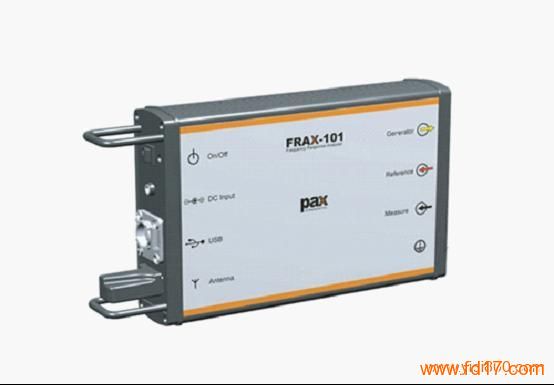

FRAX-101扫频频率响应分析仪，简称SFRA，是一种专业用于检查和发现电力变压器绕阻变形或其它机械电气问题的智能仪器。首先，对一个健康的变压器测出响应曲线，作为“指纹”，该曲线用于变压器经过运输，遭受严重出口短路或当变压器运行年代较长后的预防性试验曲线进行比对。
频率响应分析法可以检测出的可能问题：
铁芯移位铁芯接地故障绕组变形和移位 匝间短路或开路局部线圈倒塌绑带松动夹件断裂
应用
大型电力变压器的多数绝缘和机械事故最初均由绕阻结构的机械变化引起。绕阻结构的变形、移位可能由于运输、短路电磁力、以及用以支撑线圈的绝缘结构自然老化效应而引起。在变压器事故之前检测绕阻变形可降低维护费用，提高系统可靠性。 FRAX－101频率响应分析仪，SFRA，是一种用于检测电力变压器绕阻变形或铁芯中故障的专业仪器。系统提供衰减曲线可方便地比较出偏差。这些偏差表示了铁芯移位、铁芯接地故障、线圈变形或移位，同时也能反映出匝间短路和开路以及绑带松动和夹件断裂或松动。 FRAX软件可以方便地给用户提供测试、分析、报告等功能。可以通过软件系统简单快捷地对变压器的状态做出判断。
FRAX－101的特点
高精度 无线蓝牙通信体积小，重量轻 隔离的USB接口示教式，使用便捷 使用灵活，安全 功能强大的分析软件
标准附件
仪器运输箱5m长接地电缆18m长测试导线AC/DC电源适配器USB电缆
技术指标
常规频响分析方式： 连续扫频 频率范围：1Hz－10MHz，用户选择测量点数： 用户选择，以绝对数间隔 动态范围： ＞120dB准确度： 在-100dB时，准确度为±0.5dB积分时间： 用户选择(默认值：12个周期=现行频率的10%) 软件系统：FRAX for Windows 2000/XP PC通信接口： 隔离USB和蓝牙 推荐的校准周期： 3年
模拟输出通道数：1频率范围：1Hz-10MHz电压输出： 峰-峰值10V(在50Ω时)输出阻抗：50Ω保护： 短路保护
模拟输入通道数：2采样方式：同步采样频率范围： 1Hz-10MHz输入阻抗：50Ω采样率： 100MS/s
物理特性 仪器重量：1.5Kg（含AC/DC电源适配器） 尺寸：250×169×52mm 310×169×52mm（带提手和端子）输入电压： 90-135V AC和170-264V AC，47-63Hz（电源适配器）或者可选电池
环境运行环境温度：-20℃-50℃运行相对湿度：＜90%无凝露存储环境温度：-20℃-70℃存储相对湿度：＜90%，无凝露
