产品型号： | TR300A |
| 产品品牌： | 泰尔电力 | |
| 产品价格： | 面议 | |
| 所 在 地： | 河北 保定市 | |
| 发布日期： | 2016-12-26 | |
 |
||
详细说明

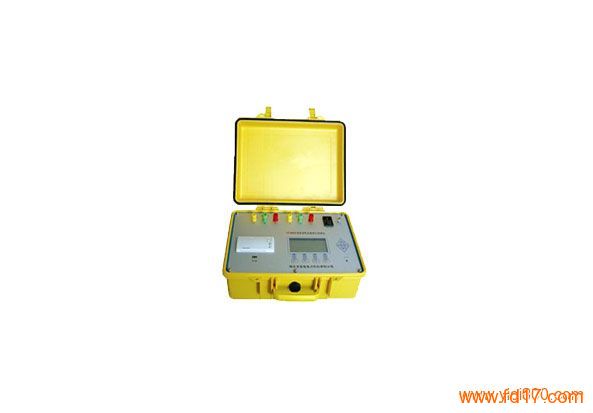

产品名称：全自动变压器变比测试仪 型号：TR300A 产地：保定
TR300A全自动变压器变比测试仪是测量变压器变比组别的专用仪器；特有角度测试功能对于Z型变压器测试具有重要作用。该仪器是电力工业部门和变压器制造厂的理想测试仪器。1. 仪器采用单相和三相两种输出试验电源模式。2. 可测量单相、Y/y、Y/d、D/y、D/d等联结组别的变压器的变比和组别（或极性）。3. 可测量任意角度的Z型变压器的变比（不需要输入角度值）。4. 具有测试变压器分接抽头的功能。5. 独特的角度测试功能对于变压器制造厂的绕组联接具有重要作用。6. 仪器内部可以永久存储10台变压器的测试数据，每组数据的分接数最多可达40个。7. 仪器使用大屏幕液晶，全汉字菜单提示操作，使用简单方便，微型打印机可以将测试数据全部打印出来。8. 具有优盘存储，不掉电时钟功能。9. 具有测量速度快、精度高、防震、携带方便等特点。技术指标：1. 变比测量范围： 0.9—50002. 变比测量精度： 0.2级（0.9—1000） 0.5级（1000－5000）3. 组 别 测 量： 1－124. 角 度 测 量： ±1度5. 试 验 电 压： 单相 AC200V、100V自动切换；三相线电压AC60V 50HZ6. 外形尺寸： 403mm×330m×178mm 7. 重 量： 7Kg
接线及注意事项：1. 使用仪器时请按本使用说明书接线和操作。2. 接地端子或电源线中的接地端应就近可靠接地。3. 请将高压侧有黄、绿、红三色测试线分别对应变压器的A、B、C接线端，低压侧有黄、绿、红三色测试线分别对应变压器的a、b、c接线端，注 意不能接反。4. 对于单相变压器的测量，使用高压侧A、B和低压侧a、b测试钳。5. 仪器主菜单中的普通三相变压器是指Y/y、D/d、Y/d、D/y联接的变压器，Z型变压器是指各种联接的Z型变压器。6. 对于普通变压器的测量，要先输入高压侧的联接方式Y或D,仪器使用单相法测量。7. 对于Z型联接的变压器，不需要输入任何参数，仪器自动使用三相法测量。8. 若不输入额定变比，测试结果只显示测试变比值，能打印测试结果，不能永久保存。9. 仪器开机后默认的参数设定值是上一次使用设定的参数设定值。10. 仪器内部提供三相逆变电源，使用三相法测试时，仪器外部只需单相市电供电，不需要三相电源。
