产品型号： | |
| 产品品牌： | 江西特锐德电气有限公司 | |
| 产品价格： | 5000 | |
| 所 在 地： | 江西 九江市 | |
| 发布日期： | 2019-06-17 | |
 |
||
详细说明

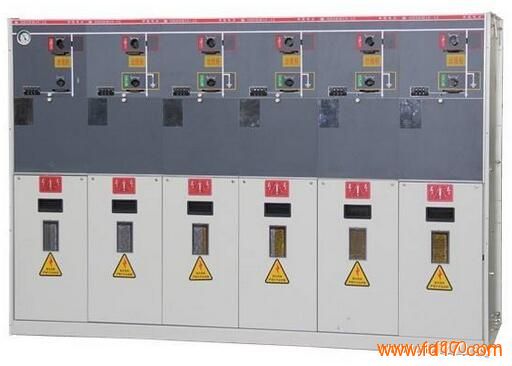

充气式高压环网开关柜
一、产品概述：
TRD-YSM 型充气全绝缘环网开关柜是特锐德新一代小尺寸模块式开关设备，具有机构紧凑，全绝缘，全封闭，长寿命，免维修，占用空间小，安全可靠不受公众环境影响等优点，适用于三相交流 50HZ，额定电压 12KV/24KV 的配电装置.广泛应用于工业及居民用电电缆环网柜及供电末端。特别使用小型二次配电站，开闭所，工矿企业，城市居民小区，机场，铁路，隧道，高层建筑等电力系统中作为接受和分配电能。
二、产品特点：
TRD-YSM-12/24 全绝缘充气柜 SF6 气体作为灭弧及绝缘介质。开关柜为全密封，全绝缘结构，母线。开关及带电部件完全封闭在不锈钢壳体中。腔体充以 1.4bar 的 SF6 的气体，防护等级达到 IP67；整个开关装置完全不受外部环境条件的影响，即使在短时水浸泡等极端情况下也能保证开关正常运行，产品终身免维修。开关柜具有完善的五防联锁装置，彻底杜绝人为误操作可能引起的人员伤害及运行故障。所以充气柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员的人身安全开关柜分为固定单元组合和可扩展单元组合两类开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展。柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。开关柜可根据用户的不同需求配置电动机构操作，远程及监测装置。
三、性能指示：
1.SF6 气体压力
a.20℃下绝对压力为 1.4bar
b.气体年泄露率 0.2‰/年
c.防护等级 IP67
d.气室不锈钢厚度 3.0mm
2.母线
a.开关柜内母线 400mm2Cu
b.开关柜接地母线 150mm2Cu
3.颜色
a.开关柜前面板 RAL7012
b.侧板和电缆室前盖板 RAL7035
4.正常运行环境条件
a.最高温度 40℃
b.最低温度-50℃
c.最大平均相对温度≦95%
d.海拔高度≦2000 米
5.满足标准
GB/T11022 GB3906 GBI985 GB16926 GB38041 GBI984 GB3309 IEC60056ICE60129 IEC60256 IEC60298 IEC60420 IEC60694
