产品型号： | TT-2112-Ｃ |
| 产品品牌： | Winton/通泰检测 | |
| 产品价格： | 21000元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2016-06-03 | |
 |
||
详细说明

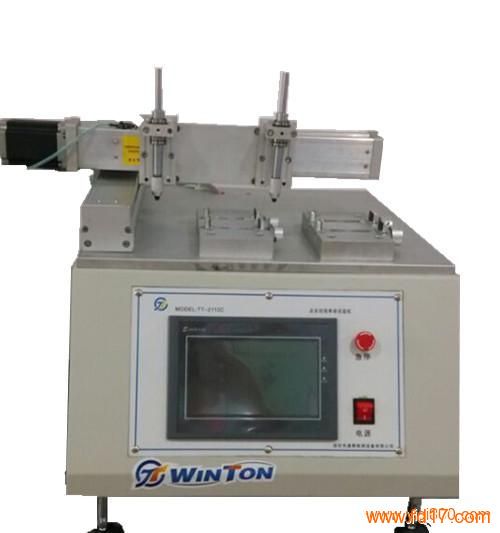

TT-2112-Ｃ划线寿命试验机
技术参数
型 号 TT-2112-C
测试工位 二个
X/Y轴移动距离 90mm/150mm
画线移动速度 30-70r/min
电机扭距 3N.m
外形尺寸 420mm*380mm*720mm
重 量 约35kg
电 源 AC220V
功 率 400W
本机主用于手机触摸屏划线寿命测试，PLC控制，触摸屏显示，具备次数自动记忆，掉电记忆，寿命次数累计，达到所设定次数自动停机等功能。
1.系统结构及原理:
1.1系统结构
1.2动作原理：
系统采用触摸屏与PLC通讯→控制电机驱动模组→带动电容笔反复来回移动,记录运行过程中的变化，并显示在触摸屏上。
2.特点：
2.1节能省电25%左右；
2.2运行时噪音较低；
2.3夹具适应面广，适应不同的智能机等；
2.4可测试CTP屏、电阻屏智能机的整机测试；
2.5采用模组传动，可实现“直线”，“三角形”，“正方形”，“长方形”，“圆”等图形；
3.功能说明：
3.1自动功能 3.2设定次数以及次数清零功能
3.3图形选择功能
4. 基本配置:
机台本体 1台
人机界面 1套
PLC控制器 1套
电 机 2套
划线杆(100g) 2根
50g、100g、250g砝码 各2个
手机固定夹具 2套(或触摸屏夹具)
机械手 2套
驱 动 2个
节能系统 1套
开关电源 1个
电路程序 通泰研发
