产品型号： | TUD320 |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 天津 南开区 | |
| 发布日期： | 2015-07-07 | |
 |
||
详细说明
一、 产品概述

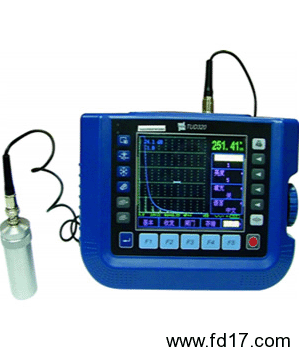

TUD320数字化智能超声波探伤仪采用彩色高速宽温工业级TFT_LCD液晶显示屏，领先国内的技术设计，检测速度快、精度高、波形稳定。该仪器可用于多种材料内部缺陷的检测，如钢、铜、铝、铸锻件、以及金属焊缝等等，可有效检测出气孔、裂纹、疏松、夹杂、未融合、未焊透等缺陷。广泛应用于航空航天、石油化工、冶金电力、铁路交通、锅炉压力容器、钢结构、机械加工等领域的在役安全检查、寿命评估、质量控制等！
二、 功能特点
超大彩屏??彩色高速宽温工业级TFT_LCD液晶显示，多种颜色选择，适用于不
同的光线条件，背光连续可调。
高采样率??10位高速实时采样，较8位采样测值更加精确
曲面校正??便于对非规则材料和小管径管件进行检测
双模曲线??DAC曲线、DGS曲线两种模式可选
电量监控??以百分比的形式显示电量，方便监测，并具有过充过放保护
方便通用??可以自由设置各行业探伤工艺标准，现场探伤无需携带试块。
B-扫描??可显示工件缺陷形状，完备的焊缝和工件剖面显示，使探伤更具权威。
打印功能?直接驱动打印机，打印厚度报告与波幅曲线。
PC通讯?测量数据和系统设置参数直接上传，探伤报告自动生成。
三、技术参数
名称
技术数据
扫描范围（mm）
扫描范围（mm）：2.5～5000
脉冲移位（ms）
脉冲移位（ms）：-20～+3400
探头零点（ms）
探头零点：0.0～99.99
材料声速（m/s）
材料声速：1000～9999
7个固定声速：2260,2730,3080,3230,4700,5920,6300
输出阻尼（W）
50，150，400
工作方式
单探头（收、发），双探头（一收一发），透射（透射探头）
频率范围（MHz）
低频0.2?1、中频0.5?4 、高频3?15三档可选
增益调节（dB）
0～110 调节步距：0.0，0.2，0.5，1，2，6，12
垂直线性误差
垂直线性误差不大于3%
水平线性误差
在扫描范围内，不大于0.2%
探伤灵敏度余量
³50dB
动态范围
³32dB
探伤通道
10个
外型尺寸(mm)
243×173×70
重量（kg）
1.5
四、基本配置
1. 主机
2. 3A/9V电源适配器
3. 探头连接电缆
4. 直探头2.5MHz20
5. 斜探头5MHz8×9K2
6. 耦合剂
7. 背带
五、可选附件
1.串行通讯电缆(9针)
2. PC端通讯软件
3.串行打印机TPUP-NH
4.探头、试块
如果您对超声波探伤仪感兴趣的话,可以联系我们。
