产品型号： | LSZ-1 |
| 产品品牌： | 天津求精 | |
| 产品价格： | 15000 | |
| 所 在 地： | 天津 南开区 | |
| 发布日期： | 2018-09-10 | |
 |
||
详细说明
安装位置的选择
由于传感器的安装位置，被测管路的状态对测量精度有很大影响，因此请选择满足下列条件的场所。
1．管道圆度好，内表面光滑，管壁均匀。
2．上游侧5D，下游侧3D以上的直管段，注“D为管道内径”。
3．被测管路必须充满液体。
4．必须有足够的空间易于传感器的安装与操作。
5．在水平的被测管路，传感器不应装在管道的顶部和底部，并避开管道凹凸不平及有焊缝处。
4-3、传感器的安装

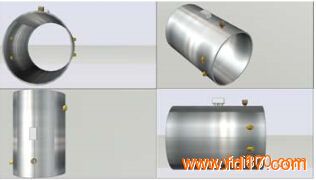

图4-3.1所示为外夹式传感器装在直径D<400mm管道上
图4-3.2表示外夹式传感器装在直径D≥400mm的管道上
1、在已定的安装位置周围比传感器约大一倍的面积上，将管壁上的油漆、铁锈、污垢等清除干净，擦净露出金属应无凹凸不平。
2、根据图一、二将紧固件安装在管道上，用不锈钢带将其固定在管道上，不应松动。
3、铺设好电缆由电缆接入孔接到接线盒中的接线端子上。
4、每个传感器换能器正面，涂上一厚层耦合剂后，将传感器换能器面与管壁接触，放置在紧固组件中，并用压紧盖板将传感器压紧，耦合剂应从传感器四周的缝隙中挤出，形成一道密封条。紧固螺铨钮紧，注意四个螺铨用力要均匀，不要使传感器偏移。
4-3.3插入式管道安装示意图
当现场管道为非导声材料时，可通过插入式安装测量，安装点的选择同于外夹式。
产品性能指标：
精 度：2.0级
杂质含量：≥1000mg/L
管径范围：Φ50mm～2200mm
流速范围：0.1m/s～20m/s
管道材料：外夹式--钢、塑料、玻璃钢等质密性导声材料
插入式—各种硬质管道
环境条件：
主机：工作温度 -10℃～55℃
相对湿度不大于95%
大气压力 86～108KPa
传感器：工作温度 -20℃～55℃
高温 -20℃～80℃
相对湿度不大于95%
大气压力 86～108KPa
功 率：≤15W
