产品型号： | BF3000 |
| 产品品牌： | 宏瑞祥 | |
| 产品价格： | 面议 | |
| 所 在 地： | 天津 宁河县 | |
| 发布日期： | 2019-08-03 | |
 |
||
详细说明
概述

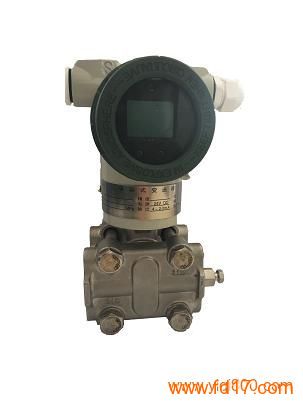

BF3000 系列智能变送器，包括 DP 型差压变送器、TG 型直接安装式压力变送器(螺纹接口)、TA 型直接安装式绝压变送器(螺纹接口)和 GP 型压力变送器(法兰接口)等。除上述测量差压、压力和绝对压力等过程参数的基本表外，BF3000 还包括法兰式液位变送器、毛细管的远传差压变送器及远传压力变送器等远传变送器，
原理与性能
被测介质的差压分别引人高、低两过程法兰，作用在 s 部件的两侧隔离膜片上，通过隔离膜片和灌充液传送到测量膜片两侧。测量膜片与两侧绝缘基体上的电极组成一个差动电容。当两侧压力不一致时，致使测量膜片产生位移，引起差动电容的变化，通过振荡和解调环节转换成与差压成正比的直流信号。 BF3000 电子部件采用先进的集成电路及表面贴装(SMT)技术，由一块电路板组成，微处理器控制 A/D 和 D/A 转换器的工作，完成自诊断及实现数字通信，D/A 转换器把微处理器输出的并经校正过的数字信号转换为 4 --20mA 模拟信号并送到输出回路。
BF3000 智能压力变送器是在传统电容式压力传感器上集成温度传感器，从而改善传感器的温度特性，优化传感器传压结构、提高焊接性能及特殊设计电路从而改善变送器的静压及单向过载特性，电子线路中加人隔离电路从而提高抗干扰能力和通信能力。BF3000 智能压力变送器，以微处理器为核心，输出符合 HART 协议，在控制室、变送器现场或只要同控制回路相连的任何地方，可进行双向通信(读、写数据和诊断)，是全新一代隔离型电容式智能压力变送器。
主要特点
※测量介质:气体、蒸汽、液体
※高精度:基本误差士 0.075%
※测量范围广(未迁移时):
差压范围 0-100Pa 一 6. 89MPa 压力范围 0-188Pa 一 41. 37MPa
※集成有测温元件的传感器模块，抗振动，防潮湿， 抗环境温度变化，大大提高了变送器的温度性能
※独特的隔离型电子部件，抗电磁干扰，抗过压，通信性能大大提高
※静压高:14MPa, 25MPa, 32MPa, 40MPa 特殊设计的压力结构，使变送器的单向过载性能优异
※输出符合完整的 HART 协议，
※丰富的调试手段:就地按钮、手操器、Precali 软件快速的动态响应
※丰富的灌充液:硅油、氟油、高温硅油等
※磁感应就地按钮不需开盖调整量程和零点
※可设置为背光显示的液晶点阵模块显示工程单位、百分数、电流值等.
技术参数
●输出信号:4 一 20mADC/HART，用户可选线性或平方根输出。
●供电电源:9--45VDC，带 LCD 数显表头时为 14--45VDC，一般工作电源为 24VDC
●负载影响:电源稳定时几乎无负载影响。
●液晶显示表头:7 位 LCD 数显表头(含符号位及小数点)，显示有百分数 0 一 100%、电流 4 一 20mA、工程单位、状态指示。
●液量程和零位的调整:就地按钮、HART 手操器、Precali 等 HART 通信软件。
●故障报警:自诊断程序检测出故障，模拟输出高报电流 22mA 或低报电流 3.8mA 报警，高低报警可
设定。
●变送器状态与保护:拨动电子部件上开关可以防止变送器组态的改变。
●环境温度:一 40℃一+850C，
●电气阻尼:0.1 一 16s，可按 0.00lS 间隔调整。
●准确度:DP, TG, TA, GP 基本误差为士 0.075%.
●参比条件:温度 20℃士 2 0C，相对湿度 60%士 5%，大气压力 86kPa 一 106kPa，
●电源为 24VDC 士 1%，负载电阻为 250 欧姆
●防护等级:IP67 重量:约 4kg(不包括附件的差压变送器)。
●本安型"i”防爆等级:Exia IICT4-T6
●隔爆型"d”防爆等级:Exd IICT4-T6
