详细说明

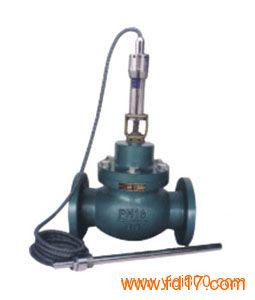

冷却型自力式温度调节阀是一种无需外加驱动能源，依靠被调介质自身热能为动力源及其介质温度变化，按预定设定值，进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控制系统。 该产品由低流阻单座（套筒）阀、平衡件、温包及温度设定机构组成，其特点有： 1、无需外加驱动能源的节能型自控系统，设备费用低
，适用于爆炸性环境； 2、结构简单，维护工作量小； 3、设定点可调且范围宽，便于用户在设定范围内连续调整； 4、设有温度过载保护装置，安全可靠； 5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。 该产品由于无需外来能源，产品结构简单，使用方便，维护工作量少等优点，特别适用于城市供热、供暖及没有供电、供气且又需控制液体及气体的场合。据国外报道，城市供热、供暖系统采用该产品，节能效率比以前提高30%- 40%，效果显著。
1:概述
冷却型自力式温度调节阀是一种无需外加驱动能源，依靠被调介质自身热能为动力源及其介质温度变化，按预定设定值，进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控制系统。
该产品由低流阻单座（套筒）阀、平衡件、温包及温度设定机构组成，其特点有：
1、无需外加驱动能源的节能型自控系统，设备费用低，适用于爆炸性环境；
2、结构简单，维护工作量小；
3、设定电可调且范围宽，便于用户在设定范围内连续调整；
4、设有温度过载保护装置，安全可靠；
5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。
该产品由于无需外来能源，产品结构简单，使用方便，维护工作量少等优点，特别适用于城市供热、供暖及没有供电、供气且又需控制液体及气体的场合。据国外报道，城市供热、供暖系统采用该产品，节能效率比以前提高30%-40%，效果显著。
2:主要技术参数
调
节
机
构
公称通径（mm）
15
20
25
32
40
50
65
80
100
125
150
200
250
额定流量系数
（Kv）
3.2
5
8
12.5
20
32
50
80
125
190
280
420
500
公称压力（MPa）
1.6、4.0
介质温度（℃）
220
压力平衡件
波纹管
套筒
法兰连接形式
PN1.6MPa按GB9113.1-2000平面、突面整体钢制管法兰，阀体突面
PN4.0MPa按GB9113.2-2000凹凸面整体钢制管法兰，阀体凹面
固有流量特性
快开（特性与国外相同）
执
行
机
构
温高公称压力（MPa）
6.4
温度设定范围（℃）
40-100（≥100）
允许超载值（%）
超过设定值20%内
时间常数（S）
温包70’，加保护套120’
毛细管长度（m）
3或5
安装接头
G1”管螺纹
注：可为用户提供ANSI、JPI等法兰标准制造的产品。
3:外形尺寸与重量
表五 单位：mm
公称通径 DN
15
20
25
32
40
50
65
80
100
125
150
200
250
法兰端面距 L
160
160
180
200
230
290
310
350
400
480
630
700
高度 H
390
450
520
625
725
895
温包长度 T
400
执行机构直径 ф
160
温包直径 d
25
温包接口尺寸
G1“
重量 Kg
26
37
43
70
90
110
130
146
182
200
4:应用典列
