产品型号： | 1151LT |
| 产品品牌： | 天仪 | |
| 产品价格： | 5元/台 | |
| 所 在 地： | 安徽 滁州市 | |
| 发布日期： | 2015-11-03 | |
 |
||
详细说明
液位变送器,液位变送器类型，液位变送器价格

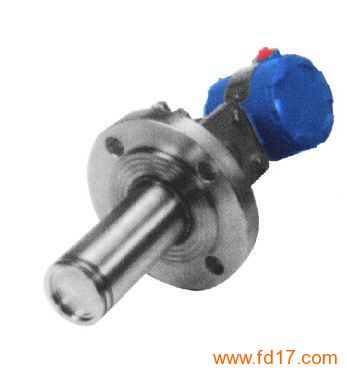

名称: 1151LT型法兰式液位变送器
法兰式液位变送器特点:
1151LT型法兰式液位变送器
六、1151LT型法兰式液位变送器
1151LT型法兰式液位变送器的安装法兰标准按ANSI，法兰有3″和4″规格，
法兰等级分为150LB(2.5MPa)及300LB(5.0MPa)，法兰安装尺寸见下图表
。如用户采用GB9116-88标准，则DN=80、100、PN =2MPa请注明。
接液膜片材料有316L、哈氏C-276、蒙乃尔、钽等。用户不注明，时 以3″150LB安装法兰及接液膜片材料316L供货。
法兰尺寸 螺栓孔
尺寸 规格 直径D A B C 数目n 直径d 分布直径D1
3″ 1501b 190 30 66 127 4 19 152
4″ 1501b 228 30 89 157 8 19 190
3″ 3001b 210 35 66 127 8 22 168
4″ 3001b 254 38 89 157 8 22
