产品型号： | WTG-LQ |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 湖北 武汉市 | |
| 发布日期： | 2009-11-27 | |
 |
||
详细说明
1、概述
WTG-LQ系列涡街流量计是利用流体振动原理而开发的一种新型流量计,广泛应用在石油、化工、冶金、造纸等行业流体的计量，该流量计无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及成分的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆，适用于恶劣环境。流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。
2、测量原理
当流体以一定流速流经设置在流场中的旋涡发生体时，在柱体的下游产生一对交替出现而且排列整齐的旋涡（涡街），先在柱体的一侧产生，继而在柱体的另一侧产生。这一产生旋涡的理论首先由卡门（Karman）提出，命名为卡门涡街，并给出了频率与流速的关系式，其中系数被命名为斯特罗哈尔数。
3、特点
智 能 化－－－－将智能芯片于现场仪表中,使各种功能得到发展
无 外接 线－－－－无需外接电缆线提供电源,安装方便
低 功 耗－－－－电池组可使用一年以上
现 场显 示－－－－累积流量、瞬时流量、流量百分值。体积流量、标准体积流量
参数可设置－－－－适用于各种场合
高 精 度－－－－可优于0.5级
线 性函 数－－－－有5段线性函数可设置
小信号切除－－－－可提高小信号的上限,消除干扰
超 限报 警－－－－当流量超过设定的值时,显示HIGH
高 可靠 性－－－－具有故障自动检查、显示和故障自动修复功能
一般特 点－－－－量程宽、无可动部件、压力损失小、检定周期长（两年）该仪表除上述特点外，还具有下功能可选
防 爆－－－－本安型iaⅡCT5；隔爆型dⅡBT6。
防 水－－－－IP65喷水型，即：可允许水龙头从任何方向对仪表进行喷水，喷水压力为30KPa
防 腐－－－－接触介质部分为聚四氟乙烯衬里，适用于强酸、强碱以及其它一些腐蚀性较强的场合。介质温度可达180℃。
防 振－－－－采用特殊封装结构和抗振传感器，抗振性能比普通涡街高十倍
四、主要技术参数
测量介质：液体、气体、蒸汽
精 度：0.5级；1级
重 复 性：≤0.3%、0.5%
显 示：累积流量、瞬时流量、流量百分值、质量
介质温度：-40~300℃
介质压力：≤2.5MPa；＞2.5MPa~＜6.0MPa需订货说明
环境温度：-20℃~50℃
环境湿度：相对湿度 5%~100%
输出信号：
1.三线制电压脉冲：低电平：0-1V
高电平：＞4V
频 率：＜3000Hz
2.二线制：4-20mADC
防护等级：IP65；IP68
五、选型指南
型号
代码内容
WTG-LQ
智能涡街流量计
代码
输出信号
1
管段式：智能型现场显示，无输出信号（无源）
2
管段式：二线制4-20mADC输出
3
三线制频率输出
4
智能型现场显示，无输出信号（无源）
5
二线制1-20mADC输出
6
三线制频率输出
代码
通径
直接标明

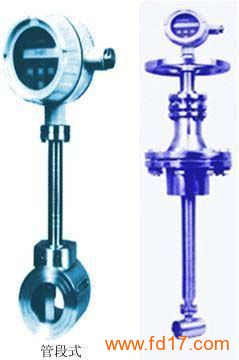

管段式：25，40，50，80，100，150，200
插入式：200，250，300，400，500，600，700，800，900，1000，1200，1500，2000
代码
介质类型
L
液体
G
气体、蒸汽
代码
温度标志
无
<120℃
T
>120℃
代码
介质压力
1
≤2.5MPa
2
＞2.5MPa~＜6.0MPa
代码
防爆标志
无
普通
Ex
防爆
