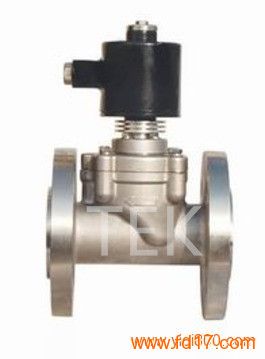

进口高温电磁阀

	产品型号：	TEK
	产品品牌：	德国泰科TEK
	产品价格：	面议
	所 在 地：	广东 广州市
	发布日期：	2018-03-27

详细说明

进口高温电磁阀
名称： 进口高温电磁阀 产品型号： TEK
驱动方式： 电磁 连接形式： 内螺纹，外螺纹，法兰式，焊接式
结构形式： 先导式、直动式、零压差、手动复位 密封结构： 活塞结构
压力范围： 0-100MPA 公称通径： 0.5-500mm
常用材质： 不锈钢，铸钢，黄铜，铝合金，塑料 产地： 德国
      德国泰科电磁阀阀芯均为不锈钢活塞式，活塞环用特殊耐温、耐磨材料制作；活塞与金属阀腔不产生直接摩擦，阀体安装方向无限制；特制线圈，并采用散热的结构方式，因此不易烧毁；长时间停止动作重新启动，动作同样灵敏；最低启动压力0.2MPa。
      进口高温电磁阀是一种先导直动型的电磁阀，其广泛应用于船舶重工、测试设备、加热设备、液压设备等，工作温度在300℃以上的导热系统中。如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。
 进口高温电磁阀工作原理：
     电磁铁通电后，连杆被提升，随着转轴开始转动，这作用于导阀而开主阀；断电后，在衔铁自重及返回弹簧作用下，半上导阀，导阀关闭后，靠压差关闭主阀。
进口高温电磁阀应用范围：
    广泛应用于船舶重工、测试设备、加热设备、液压设备等，工作温度在300℃以上的导热系统中。加热装置、工业炉窑、高温吹灰、干燥设备、钢铁厂、热电厂、纺织印染、化工设备、暖通空调、印刷设备、制药机械、石油化工、电镀涂装、等控制系统。
进口高温电磁阀结构特点：
1、耐高温：采用金属硬密封，提高了使用温度。介质流体温度可达425℃
2、耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。
3、采用杠杆原理保证线圈和阀体彻底隔离
进口高温电磁阀产品特点：
    常闭：当线圈通电时，先导阀芯吸合，先导孔打开，阀上卸压，活塞靠下腔介质压力推动，电磁阀打开；当线圈断电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，阀关闭。
     常开：当线圈通电时，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。当线圈断电时，先导阀芯靠弹簧复位，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。
进口高温电磁阀技术参数：
公称温度℃ ≤425
公称压力MPa 4.0
工作压差MPa 0～4 0.05～4 0.1～4
公称通径mm 10 15 20 25 32 40 50 65 80 100 125 150
功耗VA 80
电压V 220
额定流量系数 按JB/T7352-94规定
泄漏量 按JB/T7352-94·F规定
进口高温电磁阀安装尺寸
DN H D D1 D2 n-d f b L
10 465 90 60 41 4-Φ14 2 14 130
15 465 95 65 46 4-Φ14 2 14 130
20 465 105 75 56 4-Φ14 2 16 150
25 465 115 85 65 4-Φ14 3 16 160
32 475 140 100 76 4-Φ18 3 18 180
40 490 150 110 84 4-Φ18 3 18 200
50 505 165 125 99 4-Φ18 3 20 230
65 525 185 145 118 8-Φ18 3 22 290
80 535 200 160 132 8-Φ18 3 24 310
100 565 235 190 156 8-Φ22 3 24 350
125 580 270 220 184 8-Φ26 3 26 400
150 605 300 250 211 8-Φ26 3 28 480

在安装电磁阀前：
1、请阅读本说明书，并核对电磁阀型号和规格。
2、电磁阀安装方向：介质流通方应与阀体上箭头方向一致；电磁线圈部分应竖直向上。
3、不要将本阀安装于管道低凹处，以免因蒸汽凝结水，杂质等沉积在阀内而妨碍动作。
4、本阀不可在爆炸危险场合使用。
5、电磁阀安装处应留有一定空间，以便散热及日常保养与定期保养。
