产品型号： | TE-BW194P |
| 产品品牌： | TUOKE | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 无锡市 | |
| 发布日期： | 2013-07-18 | |
 |
||
详细说明

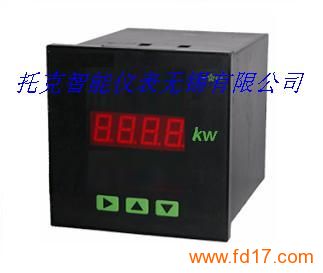

三相电机功率测试仪
特点
◎ 测量三相有功功率或无功功率
◎ 面板按键设定PT、CT参数
◎ 红色高亮数码管14.2mmH
◎ 外形尺寸48H×96W,开关电源AC 90～265V供电
◎ 可带电流变送输出或RS485通讯接口
一、型号及含义
二、技术参数
性能 规格
有功功率表
无功功率表
精度等级
0.5级
信
号
输
入
网 络
三相三线、三相四线（订货时请注明）
电
压
额定值
AC100V、400V、600V（订货时请注明）
过负荷
测量：1.2 倍 瞬时：2 倍/10S
功 耗
<1VA (每相)
阻 抗
>400k＆#8486;
电
流
额定值
AC1A、5A
过负荷
持续：1.2 倍 瞬时：10 倍/10S
功 耗
<0.4VA (每相)
阻 抗
<20m＆#8486;
频 率
50Hz/60Hz
显示
范 围
9999W、9999kW或9999MW
9999var、9999kvar或9999Mvar
方 式
四位数码管显示加一符号位，量程自动转换（小数点根据量程自动切换）
通
讯
接口方式
RS485／MODBUS－RTU
波 特 率
4800或9600，面板按键可选
数据格式
10位数据或11位数据，面板按键可选
地 址
1～255，面板按键可设
报警
输出
类 型
二组无源触点输出，部份无源触点带有常开常闭输出
继电器容量
5A/250V
报警值
通过面板按键任意设定上限报警值和下限报警值，为OFF时关闭该项功能
动作条件
上限输出：测量值≥上限设定值，下限输出：测量值≤下限设定值
返回条件
上限：测量值≤上限设定值－回滞量，下限：测量值≥下限设定值＋回滞量，
变送
输出
标 称 值
0～20mA或4mA～20mA或0～5V
负载电阻
电流输出时：0＜RL＜510Ω；电压输出时：RL≥5kΩ
最大输出信号
额定值：25mA
输出纹波
不大于2倍的基本误差值
电源
工作电源
AC、DC 85V～265V
功 耗
＜3.5VA
绝缘强度
2kV／50Hz／1min
绝缘电阻
≥100MΩ
工作条件
环境温度：-25~55℃，相对湿度≤93%，无腐蚀气体场所和金属粉尘
