产品型号： | TE-T72KV TE-T72PB |
| 产品品牌： | 托克 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 无锡市 | |
| 发布日期： | 2013-07-18 | |
 |
||
详细说明
特点
⊙ 多种信号自由输入、量程自由设置
⊙ 软件调零调满度,冷端单独测量,显示精度优于0.2%FS
⊙ 模糊理论结合传统PID方法,控制快速平稳
⊙ 输出功能有多种选择
⊙ 断线报警功能,所有参数显示均可屏蔽
一、 型号及含义

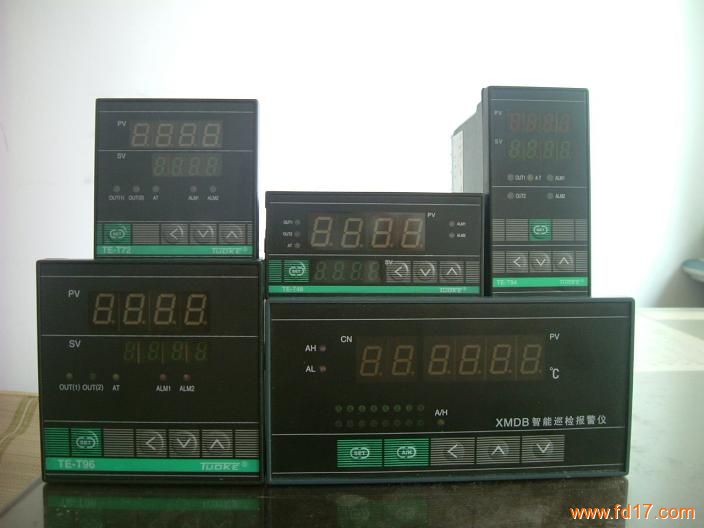

温控表 TE-T48PB TE-T48PV TE-T48PA TE-T48KB TE-T48KV TE-T48KA TE-T48AA TE-T48AB
无锡托克仪表 15161522622 0510-82845021 TE-T49PB TE-T49PV TE-T49PA TE-T49KB TE-T49KV TE-T49KA TE-T49AA TE-T49AB无锡托克仪表 15161522622 0510-82845021
TE-T94PB TE-T94PV TE-T94PA TE-T94KB TE-T94KV TE-T94KA TE-T94AA TE-T94AB
无锡托克仪表 15161522622 0510-82845021TE-T72PB TE-T72PV TE-T72PA TE-T72KB TE-T72KV TE-T72KA TE-T72AA TE-T72AB无锡托克仪表 15161522622 0510-82845021
TE-T96PB TE-T96PV TE-T96PA TE-T96KB TE-T96KV TE-T96KA TE-T96AA TE-T96AB
2.热电阻测量范围
型 号
传感器
测量范围
分辩率
测量精度
TE-T□P□
Pt100
-100℃∽600℃
0．1℃
±0.5%F.S±1digit
TE-T□C□
Cu50
-50℃∽150℃
0．1℃
±0.5%F.S±1digit
3.模拟信号输入
型 号
传感器
测量范围
分辩率
测量精度
TE-T□V□
0∽5V/1-5V
-1000∽9999 由量程确定
±0.5%F.S±1digit
TE-T□A□
4∽20mA/1∽10mA
-1000∽9999 由量程确定
±0.5%F.S±1digit
三、技术参数
测量精度
±0.5%F.S±1digit
冷端补偿误差
≤±2℃
测量数显范围
-1999∽9999 199∽999二种
报警范围
全量程自由设定
显示
红绿双色双排数码管
继电器输出触点容量
3A/220V阻性或指定
可控硅触发信号
5V/40uS或额定100mA,瞬时1A（自触发）
固态继电器输出信号
12V±3A 30mA
工作环境
0∽50℃，相度湿度≤85%RH
电源
AC 220V±10% 50HZ/60HZ
功耗
≤4VA
四、 连接图
注：所有接线图中OUT所指单元为主控输出单元，其中开关状态是指带继电器输出状态，+、-状态是指连续电流，电压输出端子及接固态继电器时的脉冲直流电压输出端子，接可控硅输出时，-端子接控硅触发极，+端接控硅条一阳极（或单相硅的阴极），主控输出接线图例见下：
五、操作说明
仪表参数修改，设定时的人机对话均通过按键来实现的。当在第一次使用本产品时，请详细阅读下面的操作流程。
注意：①在第二设定状态，当AT=0时，按SET键时间超过5秒钟将退出设定状态，进入正常控制状态。
② 在第二设定状态,当AT=1时,按SET键时间超过5秒,系统将退出设定状态并自动进入自整定寻优状态
③在自整定工作状态,按SET键后,系统将进入设定状态,并退出自整定状态,你若要重回自整定状态时,则可把AT再设置成1后退出。
④在设定状态设定完成后,如不按正确操作退出设定状态,超过30秒后,系统将自动退出设定状态,你前次所设定参数被宣布无效。
⑤当你为防止别人修改你的参数时，可在第二设定状态把LOK值设定为02.
设定字符解释：
以下字符每按一次SET键后依次出现，根据不同功能有些字符可能在你所选用的仪表中不存在。
托克智能仪表无锡有限公司
曹红 15161522622 0510-82845021
http://wx.tuoke.com
E-mail:wxtuoke@163.com
QQ:1037374439
