产品型号： | MS15-120/63型 |
| 产品品牌： | 中泰矿山 | |
| 产品价格： | 面议 | |
| 所 在 地： | 山东 泰安市 | |
| 发布日期： | 2016-04-11 | |
 |
||
详细说明

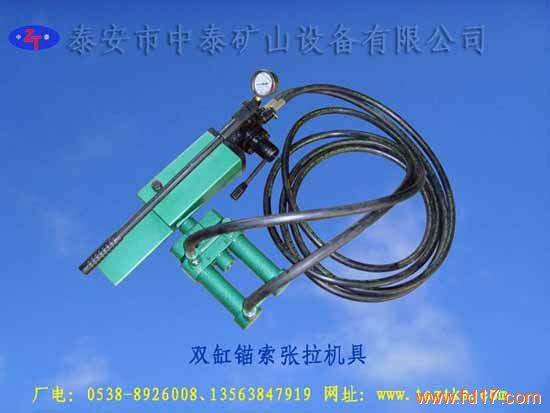

MS15-120/63型双缸锚索张拉机具
本产品是煤矿用锚固预应力锚索的专用机具。
其特点是：
本产品适用于GB/T5224-1995规定的φ15.24/1850Mpa高强度低松弛钢绞线的锚固。
使用时外露钢绞线的长度不小于110mm。
本产品采用双油缸张拉机配以手动双速换向油泵，用快速接头连接油管，携带方便，使用安全。适用于煤矿井下特殊的条件和环境。
使用时，将锚索穿入张拉机孔内，操作油泵活塞向前移动，锚索自动张紧，达到需求拉力时，扳动油泵的换向手柄，油泵换向，油缸退回到起始位置时，张拉机自动松开，一个工作循环结束。
主要性能参数：
1、锚索张拉机：
额定压力：120KN(60Mpa) 张拉行程：150mm
承压面积：20cm2（双缸） 穿孔直径：φ17
2、双速换向油泵：
额定压力：63Mpa 操作阻力：?50KN
额定储油：1L 注塞直径：φ25、φ12
高速排油：≈8.8m L/次 低速排油：≈2m L/次
3、高压油管总成
油管长度：≈6m 内径尺寸：φ6
额定压力：60Mpa 破断压力≥210Mpa
尺寸、重量
1、锚索张拉机：
外型尺寸：280×170×150mm 单机重量：≈11kg
2、双速换向油泵：
外型尺寸：586×160×120mm 单机重量：≈8.2kg
3、高压油管总成：
外型尺寸：6000×32mm 单根重量：3.3kg
