产品型号： | TJ002 |
| 产品品牌： | 淘金科技 | |
| 产品价格： | 40元/个 | |
| 所 在 地： | 江苏 无锡市 | |
| 发布日期： | 2019-03-08 | |
 |
||
详细说明
产品介绍：

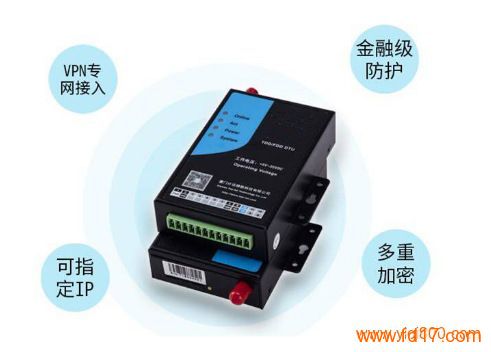

TJGD002是一款为用户提供高速、永远在线、TCP/UDP 透明数据传输的工业级无线终端设备。产品采用高速高性能工业级 ARM7 嵌入式处理器，以实时操作系统为软件支撑平台，保证数据链路任何时候畅通，为用户提供高速、稳定、可靠的 TCP/UDP 透明数据传输功能。
特征描述：
工业品质、恶劣环境稳定运行
为苛刻的电力无人值守现场提供稳定可靠的无线通信链路
嵌入式设计，符合配电自动化国标
支持电力IEC101、IEC104规约
恶劣工况稳定运行
网络全覆盖，包括全网通/4G/3G/2G
中心同步传输，管理协同更高效
稳定可靠，多重技术保障设备“永远在线”
支持专网接入，金融级数据安全
技术参数：
项目 指标
网络参数 网络制式 2G/3G/4G
标准频段 WIFI 2.412GHz-2.484GHz
GSM/GPRS GSM900/DCS1800
发射功率 WIFI 802.11b: +16 +/-2dBm (@11Mbps)
802.11g: +14 +/-2dBm (@54Mbps)
802.11n: +13 +/-2dBm (@HT20, MCS7)
GSM900 2W(Power class 4)
DCS1800 1W(Power class 1)
技术规范 WIFI 110-921600bps
GSM/GPRS MAX:下行速率 85.6kbps 上行速率85.6kbps
天线选项 SMA接口
硬件参数 数据接口 UART：300bps ～460800bps
工作电压 DC 5-36V
工作电流 平均55mA～100mA最大：200mA 12V
工作温度 -25℃～85℃
存储温度 -40℃～125℃
尺寸 142.4×73.5×28.5mm
软件参数 无线网络类型 WIFI
GSM/GPRS
工作模式 透明传输模式，HTTPD模式，FTP模式
设置命令 AT+命令结构
网络协议 TCP/UDP/DNS/HTTP/FTP
最大TCP连接数
用户配置 串口AT命令，网络AT指令
客户应用软件 支持客户定制应用软件
EMC指标 静电 EN61000-4-2, level 3
浪涌 EN61000-4-5, level 3
震荡波抗扰度 EN61000-4-12 Level 3
使用说明：
一、连接硬件
插上 SIM 卡，连接 DTU 的 RS232 接口到电脑，接上 12V 电源。
二、配置参数
通过配置工具配置如下参数:
串口1波特率、开启加密功能、101相关参数、APN、主站IP地址和端口号、企业网关连接方式（一般TCP传输）。
TJGD002的串口1连接到IEC101终端, IEC101终端的明文数据通过串口1转发到TJGD002设备，数据安全加密之后经LTE/WCDMA/TD-SCDMA/GPRS网络发送到主站。
TJGD002的串口2连接到PC机，通过TJGD002配置工具开启证书管理功能。
三、透传使用
上面参数配置好后，DTU 就可以实现RS485 设备与服务器的数据传输了。
功能介绍：
在智能电力行业应用广泛：
应用于电力远程集中抄表无线联网
应用于电力配网自动化无线传输
应用于输电线在线监测系统
应用于分布式光伏发电站运维
