产品型号： | D341X-10\16 |
| 产品品牌： | 塘业 | |
| 产品价格： | 180元/台 | |
| 所 在 地： | 天津 津南区 | |
| 发布日期： | 2020-10-12 | |
 |
||
详细说明

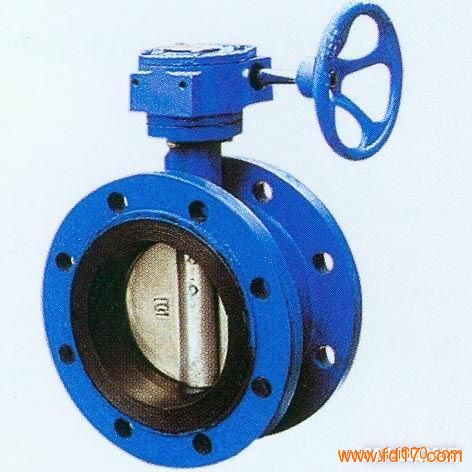

D341X-10\16法兰蝶阀，法兰蝶阀特点，法兰蝶阀厂家
D341X-10\16法兰蝶阀连接中心板式蝶阀是最新获得的专利产品，综合了偏心D341X-10\16法兰蝶阀和中线对夹蝶阀的部分优点，填补了偏心D341X-10\16法兰蝶阀与中线对夹蝶阀之间的一块空白。D341X-10\16法兰蝶阀，结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。D341X-10\16 法兰蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。 D341X-10\16法兰蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
主要适用于水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统供排水用，尤为适用自来水管路上作为调节流量设备使用。
D341X-10\16法兰蝶阀外形尺寸、连接尺寸
公称通径 DN(mm) 尺寸 (mm)
L 1.0MPa 1.6MPa
D D1 Z-Φd D D1 Z-Φd
50 108 165 125 4-18 165 125 4-18
65 112 185 145 4-18 185 145 4-18
80 114 200 160 8-18 200 160 8-18
100 127 220 180 8-18 220 180 8-18
125 140 250 210 8-18 250 210 8-18
150 140 285 240 8-22 285 240 8-22
200 152 340 295 8-22 340 295 12-22
250 165 395 350 12-22 405 355 12-26
300 178 445 400 12-22 460 410 12-26
350 190 505 460 16-22 520 470 16-26
400 216 565 515 16-26 580 525 16-30
450 222 615 565 20-26 640 585 20-30
