产品型号： | |
| 产品品牌： | 社保电子 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2021-06-19 | |
 |
||
详细说明
应用场合：保护敏感的控制信号线路免受雷电过电压、感应过电压、过电流的、静电放电等造成的损坏。
典型应用于RS485/RS422/RS232数据端口。

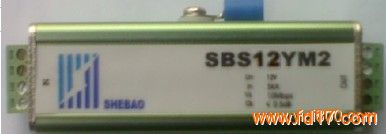

主要型号：SBS05YM2、 SBS12YM2、SBS24YM2
主要特点：
◇采用名牌大容量浪涌吸收元件，通流量大；
◇采用超低电容设计，信号传输特性能好；
◇采用多级设计，精细保护，性能优越；
◇纳秒级快速响应；
◇断态漏电流极低，不影响设备正常工作;
◇残压低、保护设备安全可靠；
◇过电压、过电流双重保护；
◇安装简单，免维护；
技术参数：
型号 SBS05YM2 SBS12YM2 SBS24YM2
持续工作电压 5V 12V 24V
限制电压（10/700us）20V 25V 60V
标称通流容量 5KA
最大通流容量 10KA
适合数据传输速率 10Mbps
插入损耗 ≦0.5DB
响应时间 1ns
保护形式 串接于线路和设备端之间
外型尺寸 25X25X80(mm)
工作环境 温度-40C~~+85C,相对湿度<=95%（25C）
安装说明：将防雷器（SPD）串接于线路和需保护的设备端口之间。将SPD上的接地端口，使用多股铜导线就近接入地网，且应保证接地电阻不大于4欧姆。
注意事项：安装时要确保‘一’字螺钉安装到位，使线路结合牢固，安装完后可用万用表测试各信号线是否导通。切勿带电安装SPD，否则可能损坏SPD和需保护的设备。
