产品型号： | CZ-100,CZ-100P |
| 产品品牌： | CZB | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2011-01-05 | |
 |
||
详细说明
型号 CZ-100,CZ-100P 品牌 CZB
类型 石英晶体/晶振阻抗计
特点：1．测量中频1～60MHz石英晶体谐振频率、等效电阻和静电容。
2．第四代升级产品，电调谐、指针式。
3．数显可调负载电容和静电容。
4．频率测量精度≤5PPM，可选配更高精度频标。
性能指标：
□ 测频范围：1～60MHz。
□ 电阻测量范围：1～500Ω（指针式电阻替代法）。
□ 可调负载电容范围：15～50PF。(超出此范围可定做外接负载电容)
□ 可测静电容范围：0～200PF。
--------------------------------------------------------------------------------

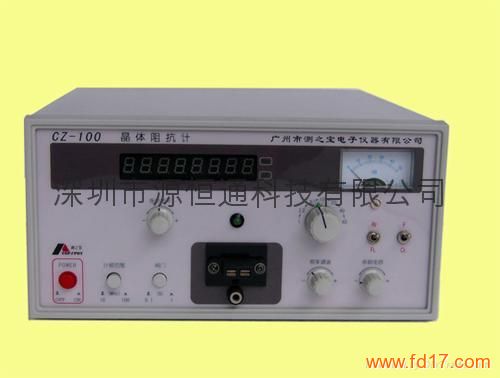

CZ?100/100P型晶体阻抗计详细资料
1 概述
CZ?100/100P型晶体阻抗计是用于测量石英晶体各项参数的设备。该型号是在我厂老产品CZ-8A石英晶体阻抗计的基础上进行优化改进的第四代产品，在保持原产品质量稳定、简单实用的优点的同时，将机械式频率调谐改进为电调谐，使频率调谐更加方便和可靠，并增加了测试静电容Co和阻抗合格时自动发出声光信号功能，且负载电容CL容量设定更加方便，具有负载电容CL和静电容Co数字显示的特点。
该仪器可测量的晶体参数有：晶体等效电阻Rr，串联谐振频率fs，负载谐振频率fL，负载谐振电阻RL和静电容Co。
1．1使用环境：
a．环境温度：0~40℃;
b．相对湿度：（20~90）%;
c．大气压强：86~106 kPa。
1．2安全组别：属GB4793《电子测量仪器安全要求》中Ⅱ类安全仪器。
1．3使用电源：220 V±10 %，50 Hz。
1．4连续工作时间：8小时。
1．5消耗功率：小于8 W。
1．6外形尺寸：270mm（宽）X130mm（高）X310mm（深）。
1．7重量： 约5 kg。
2 技术参数
2．1频率范围：1~60 MHz。
频段划分：1~2.2 MHz
2.2~5MHz
5~10MHz
10~20 MHz
20~40 MHz
40~60 MHz
2．2起振电阻范围：
1~10 MHz起振电阻范围为0~500Ω;
10~60 MHz起振电阻范围为0~100Ω。
2．3负载电容范围：15~50pF(超出此范围可订做)。
2．4负载电容和静电容测量范围：0~200pF 误差：±2%。
2．5激励功率：小于1 mW。
2．6频率计测量准确度：±5×10-6。
2．7时基稳定度：3×10?6／日[可选配高稳定度的恒温晶振（1~5）×10?8／日]。
