产品型号： | GY2511/2511A |
| 产品品牌： | CZB | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2011-01-05 | |
 |
||
详细说明
测量范围 见说明（MΩ） 型号 GY2511/2511A
品牌 CZB 类型 数字式电阻测量仪表
本系列适用于专门测量低值直流电阻的测量，是生产线上大批量测量的理想仪器，具有简便的比较功能，操作方便，广泛用于测量各种线圈的电阻、电机、变压器绕组的电阻、电缆的导体电阻、开关、插头的接触电阻、金属铆接电阻等。
特点：
■恒流源设计，四端子测量，精度高
■ 四位半数显，操作简便
■ 上、下限和合格分选功能，超限报警
■ 比较极限直接设定和显示
性能指标：
■ 测量精度：±0.2%+2个字
■ 测量范围：2511型10µΩ～1.9999kΩ
2511A型100µΩ～19.999kΩ
■ 量 程：2511型 五档200mΩ/2Ω/20Ω/200Ω/2kΩ
2511A型 五档2Ω/20Ω/200Ω/2kΩ/20kΩ
■ 测试电流：2511型250mA/25mA/2.5mA/250µA/25µA
2511A型50mA/5mA/0.5mA/50µA/5µA
■ 最高分辨率：10µΩ
--------------------------------------------------------------------------------

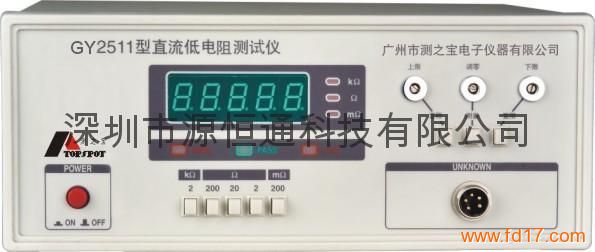

GY2511/2511A系列直流
低电阻测试仪详细资料
1． 概述
GY2511/A型直流低电阻测试仪是专门用于测量低值直流电阻的仪器。可广泛用于测量各种线圈的电阻，电动机、变压器绕组的电阻，电缆的导线电阻，开关、插头、插座等电器的接触电阻和金属铆接电阻。本仪器运用了斩波稳零放大器，有效地克服了直流漂移的影响，提高了测量精度。仪器采用了五端测量的方法，有效地消除了测试电缆引线电阻及接触电阻的影响。
2． 技术参数
2.1 本仪器采用4位半数码管显示，最小分辨率为：10μΩ。当被测电阻超出量程范围时，显示器闪烁，提醒操作者切换量程。
2.2 测量范围
2511型 2511A型
10µΩ ? 1.9999kΩ分五个量程 100µΩ ? 19.999kΩ
量程1: 10µΩ ? 199.99mΩ 100µΩ ? 1.9999Ω
量程2: 100µΩ ? 1.9999Ω 1mΩ ? 19.999Ω
量程3: 1mΩ ? 19.999Ω 10mΩ ? 199.99Ω
量程4: 10mΩ ? 199.99Ω 100mΩ ? 1.9999kΩ
量程5: 100mΩ ? 1.9999kΩ 1Ω ? 19.999kΩ
2.3 测量误差
2.3.1 工作误差
在环境温度为20℃±5℃的条件下
量程1、2误差为：±0.2%读数值±4个字
量程3、4、5误差为：±0.2%读数值±2个字
2.3.2 温度系数
环境温度在0℃～15℃或25℃～40℃的条件下，由于温度变化而引起的误差为：（±0.003%读数值±1字）/℃。
2.4 测试电流
2511型 2511A型
量程1：约250mA 约50mA
量程2：约25mA 约5.0mA
量程3：约2.5mA 约0.5mA
量程4：约0.25mA 约50µA
量程5：约25µA 约5µA
2.5 预热时间15分钟
2.6 测量速度约2次/秒
