详细说明

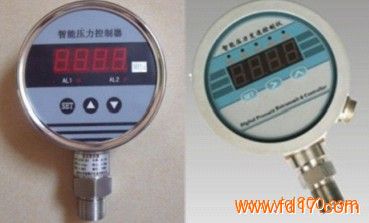

HTK系列智能压力控制器
一、 概述
HTBK104系列智能压力控制器是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，由高精度的A/D转换，经微处理器运算处理，现场显示，并输出一路模拟量和两路开关量。
该智能数字压力控制器使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制
二、 特点
◆100标准仪表安装
◆4位LED数码管显示,无视值误差.
◆两路控制点继电器输出220V3A
◆4~20mA信号与开关量信号（可选）
三、 技术参数:
量程范围：0~100KPa 0-100 MPa
输 出: 4~20mA. 或2路开关量信号;
电 源: 24VDC./220VAC;
精 度: 0.25%;
压力形式: 表压;
过载能力: 200%;
显示方式:LCD数码管;
显示范围: -1999~9999
环境温度: -20℃~70℃
安装螺纹: M20*1.5
四、 安装
4.1机械连接：
HTCK—104可以通过压力管接头(M20*1.5)（其他尺寸接头可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。
注:量程小于100KPa时必须垂直安装.
4.2电气连接：
1（红色）：电源＋ 2（兰色）:电源-
为了防止电磁干扰的影响应注意以下事项： 线路连接尽量短采用屏蔽线尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线若用微型软管安装，壳体必须单独接地
五、使用须知:
仪表储藏与使用适宜在环境温度为-20℃~70℃,现对湿度小于80%的场合. 仪表接头在连接管路时应尽量同心平服.仪表连接电源时应参照电气连接进行操作,在确认操作无误后方可接通电源进行运行.仪表在无压力的情况下出现无效数值,可按附图上的操作方法清除
六、结构尺寸：
电气连接方式：
