产品型号： | JUMO601530 |
| 产品品牌： | JUMO | |
| 产品价格： | 1 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2012-10-29 | |
 |
||
详细说明
JUMO601530 STMA支撑杆膨胀式温度开关JUMO601530STMA支撑杆膨胀式温度开关JUMO601530 STMA支撑杆膨胀式温度开关

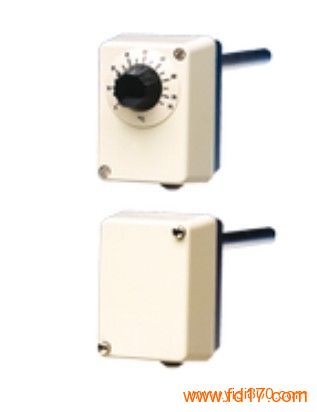

JUMO601530 STMA支撑杆膨胀式温度开关
特点
支撑杆膨胀式
微动开关
过高温安全（最高+345 °C)
高响应灵敏度（8秒）
如果温饱有损坏温度开关有自保护功能
温度控制器（TC）
温度监视器（TM）
温度限制器（TB）
应用范围
控制和监视变热过程，例如：
在采暖工程和空调控制技术中
产品描述：
支撑杆膨胀式的测量系统。温度变化时，支撑杆长度变化。由其内部的膨胀系数很低的金属杆，将这种变形通过机械结构传导至微动开关。达到设定开关温度时，微动开关启动。
用于HVAC（暖通空调制冷）工程。
测量系统过温不易损坏；在任何温度范围（最高＋345℃），测量响应快（相应时间8sec）；接线盒处受环境温度影响可忽略。
带安全保护功能，若支撑杆损坏或变形，则温度开关关闭。
选型表
选型代买 （1）基本型号
601530 支撑杆膨胀式温度开关
（2）基本型扩展
1 STMA-1 温度调节器 TR带转换开关
2 STMA-2 温度调节器 TW带转换开关
7 STMA-7 温度调节器 TB带转换开关
(3)控制/限值范围
温度范围 支撑杆长
020 0-+40度 300mm
021 0-+50度 250mm
015 -15-+50度 250mm
023 0-+75度 150mm
024 0-+80度 200或300mm
010 -80-+100度 200mm
017 -10-+100度 100mm
026 0-+120度 200mm
037 +15-+120度 150mm
043 +20-+150度 250mm
035 +5-+160度 100或150mm
028 0-+200度 250mm
044 +20+150度 250mm
029 0-+240度 150mm
030 0+300度 100mm
064 +50+300度 200mm
（4）过程连接
10 温包连接
20 螺纹连接
（5）过程连接螺纹
0 无螺纹（过程连接A）
13 外螺纹G1/2
（6）过程连接材质
46 铜 可用于过程连接A,U,D
1 钢 仅用于过程连接U
20 不锈钢 就用于过程连接U
（7）过程连接长度（杆长）
100 100mm
150 150mm
200 200mm
250 250mm
300 300mm
（8）附加选项
0 无
574 U TB 带常开触点。锁定+附加信号触点
715 g M18*1对开螺母
764 b 法兰安装
