产品型号： | TH |
| 产品品牌： | 昌辰 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 江苏 苏州市 | |
| 发布日期： | 2016-11-02 | |
 |
||
详细说明

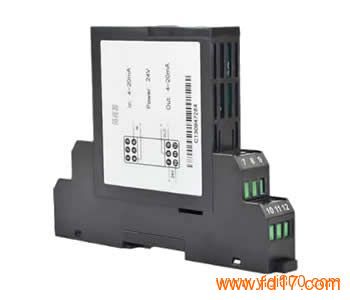

1、昌辰 一入一出隔离器（一入一出、一入二出、二入二出）概述
昌辰 一入一出隔离器（一入一出、一入二出、二入二出）是在自动化控制系统中对工业信号变送、转换、隔离、传输、运算的仪表，可以与各种工业传感器、现场仪表配合，取回参数信号，隔离变送传输，满足用户本地监视远程数据的需求。
2、昌辰 一入一出隔离器（一入一出、一入二出、二入二出）特点
输入、输出、电源三方完全隔离，抗干扰能力强
精度高，线性度高，长期运行稳定性高
模块化设计，体积小，功耗低，适合密集安装
底座与主机可以分离插拔，安装、拆卸、维护方便简单
信号既有微弱到毫伏级的小信号，又有数十伏的大信号。从频率上讲，有直流低频范围的，也有高频的。仪表设备间的互相干扰就成为系统调试中必须要解决的问题。
除磁屏蔽之外，解决各种设备的“地”，即信号参考点的电位差，将成为重要的课题。因为设备之间的信号互传互送，那就存在信号参考点的问题，理想化的情况是所有设备仪表的参考点之间的电位差为“零”。
但是在实际环境中几乎是不可能的，这里面除了各个设备仪表“地”之间的连线电阻产生的电压降之外，还有导线接点电阻的变化等，导致各个“地”之间有差别。
为了解决各种仪表设备之间因接地而引起的相互干扰，通常采用隔离器来解决。隔离器的作用就是使仪表设备之间的连接在电气上完全隔离，换句话说，就是使输入与输出之间没有共同的“地”，因此就不会影响信号的正常传输。
订货须知
参照选型代码表，正确规范书写订货型号代码
举例1 输入：1路4-20mA，输出：2路4-20mA，工作电源：24VDC
订货型号：TH-A-A420-A420-A420-D（或简写为TH-A-A420-2A420-D）
举例2 输入：1路4-20mA，输出：1路0-10V，工作电源：24VDC
订货型号：TH-A-A420-V010-D
举例3 输入：2路4-20mA，输出：2路4-20mA，工作电源：24VDC
订货型号：TH-A-A420-A420-A420-A420-D（或简写为TH-A-2A420-2A420-D）
举例2 输入：1路2-10V，输出：1路4-20mA，工作电源：24VDC
订货型号：TH-V-Y-A420-D（Y=2-10V）
