详细说明

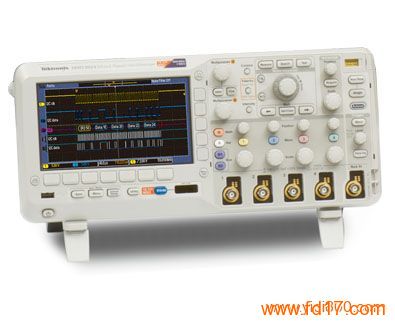

仅从价位来看，MSO/DPO系列新产品似乎应该不会有出众的功能，但实际并非如此！它具有高达200MHz的带宽、1GS/s的取样速率以及多达4个模拟通道和16个数字通道，其功能却绝不仅限于混合信号调试
性能概述：
－ 100 MHz 和200 MHz 带宽型号
－ 2 条或4 条模拟通道
－ 16 条数字通道 (MSO2000 系列)
－所有通道上采样率高达1 GS/s
－所有通道上1 M 点记录长度
－ 5,000 wfm/s 最大波形捕获速率
－高级触发套件串行总线触发和解码
－ I2C、SPI、CAN、LIN 和RS-232/422/485/UART串行触发、解码和分析选项易用功能
－Wave Inspector?导航和搜索提供了前所未有的波形分析效率
－FilterVuTM可变低通滤波器可以滤掉不想要的信号噪声，同时仍捕获高频事件
－明亮的7英寸(180 mm)宽屏TFT-LCD彩色显示器
－前面板上USB 2.0端口，迅速简便地存储数据
－后面板上USB 2.0设备端口，使用USBTMC通过PC直接控制示波器，或直接打印到任何兼容PictBridge? 的打印机
－即插即用PC连接和分析软件解决方案
－TekVPI?探头接口，支持有源探头、差分探头和电流探头，自动定标和确定度量单位
－体积小，重量轻，深仅5.3 英寸(134mm)，重仅7 磅14 盎司(3.6 公斤)混合信号设计和分析(MSO2000 系列)
－能够时间相关最多4 条模拟和16 条数字通道
－并行总线触发和分析
－多通道建立时间和保持时间触发
－下一代数字波形显示
• 技术参数
技术参数表
MSO2012 MSO2O14 MSO2024
DPO2012 DPO2014 DPO2024
带 宽 100 MHz 100 MHz 200 MHz
最大取样速率 1 GS/s 1 GS/s 1 GS/s
通 道 2 4 4
理论上升时间 3.5 ns 3.5 ps 2.1 ps
最大记录长度 1 M 样点
垂直分辨率 8 位 (所有型号)
输入灵敏度 2 mV/div - 5 V/div
最大输入电压 300 VRMS，峰值≤450 V
偏置范围 2 mV/div - 200 mV/div ± 1 V
200 mV/div - 5V/div ± 25 V
输入阻抗 1 兆欧± 2%
输入耦合 AC, DC, GND (所有型号)
通道到通道隔离 ≤ 100 MHz 时≥ 100:1，>100 MHz 直到额定带宽时≥ 30:1
时基范围 (/div) 4 ns - 100 s 2 ns - 100 s
最高取样速率时的 最大时长 1 ms 1 ms 1 ms
时基延迟时间范围 -10 格到5000 s
通道到通道偏移校正范围 ± 100 ns
