产品型号： | Fluke 435 II |
| 产品品牌： | Fluke | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2013-03-22 | |
 |
||
详细说明
全新的430 II系列三相电能质量和电能量分析仪拥有福禄克专利的电能量损失测算法，能够直接给出由于电能质量差造成成本的电费损失。
• 技术参数
产品技术指标
模式 量程 分辨率 精度
伏特
Vrms（交流 + 直流 435-II 1 V 至 1000 V 相电压 0.01 V ± 0.1% 额定电压****
Vpk 1 Vpk 至 1400 Vpk 1 V 5% 额定电压
电压峰值因数 (CF) 1.0 > 2.8 0.01 ± 5 %
Vrms½ 435-II 0.1 V ± 0.2% 额定电压
Vfund 435-II 0.1 V ± 0.1% 额定电压
电流（精度不包括电流钳精度)
Amps（交流 + 直流） i430-Flex 1x 5 A 至 6000 A 1 A ± 0.5% ± 5 个计数点
i430-Flex 10x 0.5 A 至 600 A 0.1 A ± 0.5% ± 5 个计数点
1mV/A 1x 5 A 至 2000 A 1A ± 0.5% ± 5 个计数点
1mV/A 10x 0.5 A 至 200 A（仅交流电） 0.1 A ± 0.5% ± 5 个计数点
Apk i430-Flex 8400 Apk 1 Arms ± 5 %
1mV/A 5500 Apk 1 Arms ± 5 %
电流峰值因数 (CF) 1 至 10 0.01 ± 5 %
Amps½ i430-Flex 1x 5 A 至 6000 A 1 A ± 1% ± 10 个计数点
i430-Flex 10x 0.5 A 至 600 A 0.1 A ± 1% ± 10 个计数点
1mV/A 1x 5 A 至 2000 A 1A ± 1% ± 10 个计数点
1mV/A 10x 0.5 A 至 200 A（仅交流电） 0.1 A ± 1% ± 10 个计数点
Afund i430-Flex 1x 5 A 至 6000 A 1A ± 0.5% ± 5 个计数点
i430-Flex 10x 0.5 A 至 600 A 0.1 A ± 0.5% ± 5 个计数点
1mV/A 1x 5 A 至 2000 A 1A ± 0.5% ± 5 个计数点
1mV/A 10x 0.5 A 至 200 A（仅交流电） 0.1 A ± 0.5% ± 5 个计数点
Hz
Hz Fluke 435 @ 50 Hz 额定 42.500 Hz 至 57.500 Hz 0.001 Hz ± 0.001 Hz
Fluke 435 @ 60 Hz 额定 51.000 Hz 至 69.000 Hz 0.001 Hz ± 0.001 Hz
电源
瓦特
(VA，var) i430-Flex 最大 6000 MW 0.1 W 至 1 MW ± 1% ± 10 个计数点
1 mV/A 最大 2000 MW 0.1 W 至 1 MW ± 1% ± 10 个计数点
功率因数
(Cos j/DPF) 0 至 1 0.001 ± 0.1% @ 额定负载状态
能量
kWh
(kVAh，kvarh) i430-Flex 10x 取决于电流钳变比和额定电压 ± 1% ± 10 个计数点
能量损失 i430-Flex 10x 取决于电流钳变比和额定电压 ± 1% ± 10 位数 不含线电阻精度
谐波
谐波次数 (n) 直流，1 至 50 次分组： 谐波分组，根据 IEC 61000-4-7 而定
间谐波次数 (n) 关闭，1 至 50 次分组： 谐波和间谐波子组，根据 IEC 61000-4-7 而定
电压 (V) %f 0.0 % 至 100 % 0.10% ± 0.1% ± n x 0.1 %
%r 0.0 % 至 100 % 0.10% ± 0.1% ± n x 0.4 %
绝对 0.0 至 1000 V 0.1 V ± 5% *
THD 0.0 % 至 100 % 0.10% ± 2.5%
电流 (A) %f 0.0 % 至 100 % 0.10% ± 0.1% ± n x 0.1%
%r 0.0 % 至 100 % 0.10% ± 0.1% ± n x 0.4 %
绝对 0.0 至 600 A 0.1 A ± 5% ± 5 个计数点
THD 0.0 % 至 100 % 0.10% ± 2. 5%
功率 %f 或 %r 0.0 % 至 100 % 0.10% ± n x 2%
绝对 取决于电流钳变比和额定电压 — ± 5% ± n x 2 % ± 10 个计数点
THD 0.0 % 至 100 % 0.10% ± 5%
相角 -360° 至 +0° 1° ± n x 1°
闪变
Plt、Pst、Pst(1min) Pinst 0.00 至 20.00 0.01 ± 5 %
不平衡
电压 % 0.0 % 至 20.0 % 0.10% ± 0.1 %
电流 % 0.0 % 至 20.0 % 0.10% ± 1 %
电源信号
电源信号 在两个独立的频率下，阈值、限值和控制信号持续时间可编程 — —
信号频率 60 Hz 至 3000 Hz 0.1 Hz
相对 V% 0 % 至 100 % 0.10% ± 0.4 %
±绝对 V3s
(3 秒平均值) 0.0 V 至 1000 V 0.1 V ± 5 % 额定电压
• * ≥ 1 % 额定电压时为 ± 5 %；< 1% 额定电压时为 ± 0.05 % 额定电压
** 按 IEC 61000-4-30 为 50Hz/60Hz 额定频率
*** 400Hz 测量不支持闪变、电源信号及监控器模式。
**** 适用于 50 V 至 500 V 额定电压
•
• 附件/配件
型号名称 描述

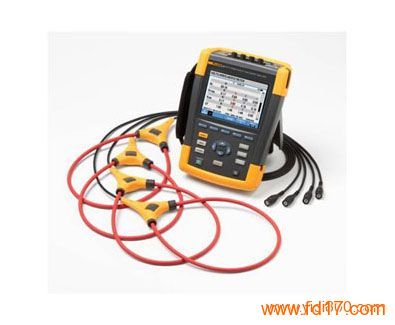

Fluke 435 II 三相电能质量和能量分析仪
内含附件:
• BC430 电源适配器
• 国际插头适配器一套
• BP290（单节锂电池），28 Wh（不少于 7 小时）
• TL430 测试导线和鳄鱼夹套件
• WC100 彩色编码夹和地区性标记贴纸
• i430flex-TF，24 in (61 cm) 长，4 个夹子
• 8 GB SD 卡
• PowerLog CD（包括 PDF 格式的操作员手册）
• USB 线缆 A-Bmini
基本型号不含电流测量探头，必须单独订购
