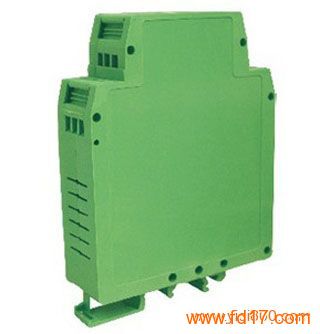

产品型号： | AD08/4021/4011 |
| 产品品牌： | IBF | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2017-03-20 | |
 |
||
详细说明
主要特性
将直流输入信号转换成产产高压的控制信号。
精度等级：0.1级、0.2级。产品出厂前已检验校正，用户可以直接使用。
国际标准信号输入:0-5V/0-10V/1-5V/0-±5V/0-±10V,0-10mA/0-20mA/4-20mA等。
输出标准信号：0-15V/0-24V/0-30V/0-±15V/0-±24V,0-1000-100mA /0-200mA/0-500mA等。
全量程范围内极高的线性度（非线性度<0.1%）
信号输入/输出/辅助电源，3KVDC三隔离
型号及定义
DIN1*1 IBF- U(A)□- P□- O□
输入额定电压U（或电流A）值 辅助电源P 输出O
U1： 0-5V A1：0-1mA P1： DC24V O1：4-20mA
U2：0-10V A2：0-10mA P2： DC12V O2：0-20mA
U3：0-75mV A3：0-20mA P3： DC5V O4：0-5V
U4：0-2.5V A4：4-20mA P4： DC15V O5：0-10V
U5：0-±5V O6：1-5V
U6：0-±10V
Uz：用户自定义 Az：用户自定义 Pz：用户自定义 Oz: 用户自定义
产品选型举例
例1：输入：0-5V 辅助电源：24VDC 输出：0-5V 产品型号：DIN 1X1 IBF-U1-P1-O4
例2：输入：0-20mA 辅助电源：12VDC 输出：0-10V 产品型号：DIN 1X1 IBF-A3-P2-O5
通用参数
精 度 ---------- 0.1% ，0.2% 隔 离 ---------- 信号输入/输出/辅助电源
辅助电源---------- DC5V、12V、15V、24V 绝缘电阻 ---------- ≥20MΩ
工作温度---------- -25 ~ +70℃ 耐 压 ---------- 信号输入/输出/辅助电源
工作湿度---------- 10 ~ 90% (无凝露) 3KVDC，1分钟，漏电流1mA
存储温度---------- -45 ~ +85℃
存储湿度---------- 10 ~ 95% (无凝露)
输入参数 输出参数
输入项目 输入阻抗 电源损耗 输入过载能力 输出项目 输出参数 响应时间
0-5V ﹥300KΩ <1W 1.2倍额定：连续 0-15V 20mA MAX ≤100mS
0-10V 0-24V
0-1mA 1K` 0-30V
0-10mA TYP：250Ω
可自设定 0-100mA 用户要提供负载能力
0-20mA 0-200mA
4-20mA 0-500mA
