产品型号： | A4-P1-F1 |
| 产品品牌： | IBF | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2019-03-01 | |
 |
||
详细说明

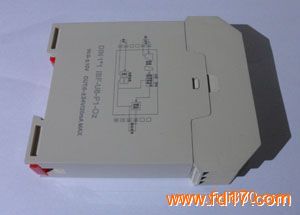

DIN 11 V/F变换器
主要特性
将直流输入信号转换成单位脉冲信号。
精度等级：0.1级、0.2级。产品出厂前已检验校正，用户可以直接使用。
国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等。
输出标准信号：0-5KHz/0-10KHz/1-5KHz等。
全量程范围内极高的线性度（非线性度<0.1%）
信号输入/输出/辅助电源，3KVDC三隔离
型号及定义
DIN 11 IBF- U(A)□- P□- F□
输入额定电压U（或电流A）值 辅助电源P 输出F
U1： 0-5V P1： DC24V F1：0-5KHz (5V电压脉冲)
U2：0-10V P2： DC12V F2：0-10KHz (5V电压脉冲)
U3：用户自定义 P3： DC5V F3：1-5KHz (5V电压脉冲)
A1：0-1mA P4： DC15V F4：0-5KHz (集电极开路)
A2：0-10mA P5：用户自定义 F5：0-10KHz (集电极开路)
A3：0-20mA F6：1-5KHz (集电极开路)
A4：4-20mA F7：用户自定义
A5：用户自定义
产品选型举例
例1：输入：0-5V 辅助电源：24VDC 输出：0-5KHz 产品型号：DIN 11 IBF-U1-P1-F1
例2：输入：0-20mA 辅助电源：5VDC 输出：0-10KHz 产品型号：DIN 11 IBF-A3-P3-F2
通用参数
精 度 ---------- 0.1% ，0.2% 隔 离 ---------- 信号输入/输出/辅助电源
辅助电源---------- DC5V、12V、24V 绝缘电阻 ---------- ≥20MΩ
工作温度---------- -25 ~ +70℃ 耐 压 ---------- 信号输入/输出/辅助电源
工作湿度---------- 10 ~ 90% (无凝露) 3KVDC，1分钟，漏电流1mA
存储温度---------- -45 ~ +85℃
存储湿度---------- 10 ~ 95% (无凝露)
