产品型号： | AC-P1-O1 |
| 产品品牌： | IBF | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2017-06-29 | |
 |
||
详细说明

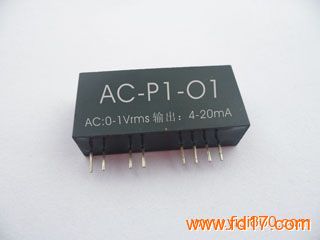

IBF-AC-P-O模块式单路交流信号隔离变送器
概述：
IBF-AC-P-O系列模块式交流电压隔离变送器，能将输入的交流信号按比例转换成4~20mA标准信号, 输入为0~1Vrms交流电压信号；输出为4~20mA直流电流信号或0~5VDC直流电压信号。实现辅助电源和输入输出信号之间2500VDC隔离，产品已在电力、远程监控、仪器仪表、医疗设备、工业自控等领域得到广泛应用。
特点：
输入交流电压信号：0~1 VACrms
信号频率： 50/60 Hz
输出电流信号： 4~20 mA DC
或输出电压信号： 0~5V DC
精度等级： 0.5级
负载能力： ≤300Ω(4~20mA输出，订制可以到500Ω)
≥2KΩ（0~5V输出）
型号及定义：
IBF-AC-P□-O□
输入额定电压值 辅助电源 输出信号
0-1Vrms P1:DC24V O1: 4-20mA
P2:DC12V O2: 0-20mA
P3:DC5V O4: 0-5V
P4:DC15V O5: 0-10V
PZ:用户自定义 OZ:用户自定义
主要技术指标：
精 度---------- 0.5%
辅助电源---------- DC+5V（+15V、+12V、+24V）±10%
工作温湿度---------- -10 ~ +70℃，10 ~ 90% (无凝露)
存储温湿度---------- -20 ~ +80℃，10 ~ 95% (无凝露)
绝缘电阻---------- ≥20MΩ
隔离耐压 ---------- 信号输入输出/辅助电源2500VDC，1分钟，漏电流 1mA
输入参数：
输入项目 输入阻抗 静态功耗 输入过载能力
0~1Vrms ≥500KΩ < 0.37W（+12V） 2.0倍额定（连续）
输出参数：
输出项目 输出能力 响应时间
4-20mA 负载电阻不超过350Ω（500Ω需订制） ≤400mS
0-5V > 2KΩ
