产品型号： | F1-P1-O1 |
| 产品品牌： | IBF | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2019-03-01 | |
 |
||
详细说明
IBF FVI系列频率信号隔离放大器
产品特点： 典型应用：
● 正弦波、方波、锯齿波信号隔离放大
● 精度等级：0.2 0.5级
● 全量程内极高的线性度（非线性度<0.1%）
● 电源、信号：输入/输出 2500VDC三隔离
● 电源、输入端内置保护电路
● 辅助电源：单电源12VDC、24VDC、用户自定义电源
● 可向用户提供输入上拉电源：5VDC/10mA

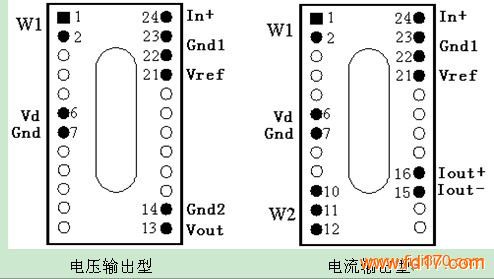

● 超小体积,标准DIP 24PIN符合UL94V-0标准阻燃封装
● 工业级温度范围: -20~+85 ℃
● 频率采集
● 变频器频率监控
● PLC & FA 采集和控制
● 转速
● 变压器检测
概述：
IML FVI系列隔离放大器是一种将频率信号按比例隔离转换成标准信号的混合集成电路。该电路在同一芯片上集成了一组多路高隔离的DC/DC电源和几个高性能的信号隔离器。适用于：任意种频率信号的隔离放大。该芯片的隔离电源除了为内部放大电路供电源外，还可以向输入端提供一组隔离的直流电源，可供外部电路扩展用，如电桥电路、基准电路等。SMD工艺结构及新技术隔离措施使该器件能达到：电源、输入、输出 2500VDC三隔离。并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。
IML 100*系列隔离放大器使用非常方便，只需最多四个外部元件，即可实现频率信号的隔离变送。
最大输入特性：
连续隔离电压值： 2500VDC
电源电压输入范围：±20%Vin
焊接温度（6秒）：+300℃
输出最小负载： 1KΩ
备注：输入值超过上述范围可能会造成芯片永久性损坏
