产品型号： | A4-P1-O1 |
| 产品品牌： | IBF | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2017-03-20 | |
 |
||
详细说明

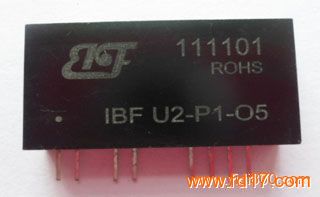

模拟信号光电隔离放大器
IBF -U(A)□ -P□- O□
产品型号及定义
IBF -U(A)□ -P□- O□
连续隔离电压值： 3000VDC
电源电压输入范围： ±10%Vin
焊接温度（10秒）： +300℃
输入电压或电流信号值
U1：0-5V A1：0—1mA
U2：0-10V A2: 0—10mA
U3：0-75mV A3: 0—20mA
U4：0-2.5V A4: 4—20mA
U5：0-±5V A5：0—±1mA
U6：0-±10V A6: 0—±10mA
U7：0-±100mV A7: 0—±20mA
U8：用户自定义 A8: 用户自定义
辅助电源
P1:DC24V P2:DC12V
P3:DC5V P4:DC15V P5:用户自定义
输出信号
O1: 4-20mA O2: 0-20mA O4: 0-5V O5: 0-10V
O6: 1-5V O7: 0-±5V O8: 0-±10V O9: -20-+20mA
O10: 用户自定义
产品说明:
SIP12脚符合UL94V-0标准阻燃封装
只需外接电位器既可调节零点和增益
电源、信号、输入输出 3000VDC隔离
工业级温度范围：-45～+85度
有较强的抗EMC电磁干扰和高频信号空间干扰特性
大小： 32.0mm*13.8mm*8.8mm
应用举例:
直流电流/电压信号的隔离、转换及放大
模拟信号地线干扰抑制及数据隔离采集
信号远程无失传输
电力监控、医疗设备隔离安全栅
一进一出、一进两出、两进两出模拟信号转换
特点：
精度等级：0.1级、0.2级、0.5级。
0-2.5V/0-5V/0-10V/1-5V等标准电压信号、0-1mA/ 0-10mA/0-20mA/4-20mA等标准电流信号输入, 输出标准的隔离信号。
输出电压信号：0-5V/0-10V/1-5V、输出电流信号：0-10mA/0-20mA/4-20mA，具有高带载能力。
全量程范围内极高的线性度（非线性度<0.2%）
